Как подключить генератор к сети дома - схема, подробная инструкция. Схема подключения бензогенератора к домашней сети своими руками

Как правильно подключить генератор к сети дома

Как правильно подключить электростанцию к дому?

Добрый день, дорогие читатели сайта Сам Электрик! Сегодня мы расскажем Вам о том, как подключить генератор к сети дома своими руками. Дело в том, что подключение электростанции – ответственный процесс и если Вы неправильно выполните электромонтаж, это может повлечь за собой выход из строя оборудования либо домашней проводки, не говоря уже о собственной безопасности. Далее мы рассмотрим существующие схемы присоединения, а также предоставим несколько полезных советов по теме.

Как делать нельзя?

Первое, о чем следует рассказать – как запрещается выполнять подключение генератора к домашней сети. Некоторые горе-электрики советуют подключить электростанцию к ближайшей розетке в доме, предварительно отключив автоматы на вводном щитке. Ни в коем случае этого не делайте, потому что мощность генератора может значительно превышать пропускную способность розетки (как правило, она выдерживает не более 3,5 кВт). Итог – превышение максимальной нагрузки, короткое замыкание, пожар. Помимо этого, если Вы забудете отключите автоматы на вводе, то при подаче электричества в сеть, резервная станция моментально выйдет из строя.

Единственный способ обойтись без надлежащего подключения – подсоединить к электростанции удлинитель и в него уже включить те электроприборы, в которых Вы нуждаетесь. Только если Ваша резервная станция маломощная (до 4 кВт) допускается подсоединить ее через розетку. Чтобы правильно все сделать, просмотрите обязательно видео ниже.

Правильное подсоединение оборудования в розетку

Однако если у Вас на даче либо дома часто происходит отключение электроэнергии, рекомендуем подключить генератор к сети через перекидной рубильник или систему автозапуска – АВР. Как раз ниже мы и поговорим, как это сделать правильно своими руками.

Использование перекидного рубильника

Проще всего выполнить подключение электростанции к домашней сети через рубильник или трехходовой реверсивный переключатель. Разница между аппаратами в том, что рубильник устанавливается отдельно возле щитка, а переключатель можно посадить на DIN рейку, что более удобно.

Итак, для начала просмотрите на схеме, как подключить однофазный генератор к частному дому:

Монтаж через рубильник

Как Вы видите, сверху к рубильнику нужно подсоединить питание от электросети, снизу – кабель от электростанции. Средние контакты предназначены для подключения потребителей электроэнергии. Обращаем Ваше внимание на то, что рубильник либо переключатель должен находиться после счетчика, но перед вводными автоматами, как будет показано на схеме ниже (с АВР).

Что касается технологии подсоединения, она выглядит так:

1. Отключите электропитание в доме (автоматы на щитке).
2. Подсоедините провода согласно схеме.
3. Заведите генератор и подождите, чтобы он несколько минут прогрелся.
4. Переключите рубильник в положение питания от электростанции (по правилам – нижнее).

Когда на участке возобновят подачу электроэнергии, Вы должны первым делом вернуть переключатель в верхнее положение, после чего уже заглушить генератор.

Использование автозапуска

Чтобы упростить перевод дома на резервное электроснабжение, рекомендуем подключить генератор к сети дома через АВР – систему автозапуска. Принцип работы автоматики следующий:

1. АВР постоянно следит за напряжением в сети.
2. Если напряжение пропадает, контактор размыкает цепь, которая связываем АВР со стационарной электросетью.
3. Включается стартер и электростанция начинает работу.
4. Когда двигатель выйдет на нужные обороты, контактор замыкает цепь потребители – электростанция.

Когда вновь возобновится питание на участке, АВР сработает в обратном порядке: контактор разомкнет связь с генератором и переключится на стационарное электроснабжение. Какое то время домашняя электростанция проработает вхолостую.

Подключить АВР в щитке Вы можете по следующей схеме:

Наглядная видео инструкция:

Работа системы автозапуска

Если у Вас в доме сеть, имеющая 3 фазы (380 В), то рекомендуем все же сделать резервной (для подключения к генератору) только одну фазу. На эту фазу Вы сможете «посадить» только самые важные электроприборы: холодильник, освещение и, к примеру, ноутбук. Дело в том, что нередки случаи, когда при трехфазном подсоединении происходит перекос фаз, что может привести в неисправность домашнюю электропроводку.

Монтаж контура заземления

Еще один немаловажный этап подключения бензинового или дизельного генератора к сети дома – создание индивидуального контура заземления. Чтобы сделать заземление электростанции в домашних условиях Вам понадобятся 1,5-метровый металлический стержень (диаметр 15 мм) и медный провод. Стержень вбивается практически на всю длину в почву. Желательно к нему приварить специальный зажим либо хотя бы болт для того, чтобы было проще подключить заземляющий провод. Медным проводом соедините стержень и соответствующую клемму на генераторе (как показано на фото и схеме ниже).

Рекомендации по размещению станции

Ну и последнее, о чем хотелось бы Вам рассказать – где лучше всего разместить домашнюю электростанцию. Дело в том, что такое помещение должно быть защищено от влаги и в то же время могло достаточно проветриваться. Помимо этого перед установкой генератора Вы должны учитывать, что от этой техники будет издаваться довольно неприятный шум. Учитывая данные нюансы, рекомендуется установить и подключить электростанцию в гараже либо любой другой садовой постройке, как на фото ниже.

Еще один нюанс – в помещении, где должна размещаться мобильная станция, не должно быть высокой температуры. Как ни как, Вы имеете дело с горючим, не забывайте об этом! Все требования к установке генератора в частном доме мы описали в отдельной статье, с которой настоятельно рекомендуем ознакомиться!

Вот и все, что хотелось Вам рассказать о подключении электростанции своими руками. Надеемся, теперь Вы знаете, как подключить генератор к сети дома и как нужно сделать заземление этого оборудования!

Будет интересно прочитать:

Нравится(0)Не нравится(0)

samelectrik.ru

Простое руководство о том, как подключить генератор к сети дома без посторонней помощи

Запасной источник электроэнергии никогда не помешает в доме на случай чрезвычайных ситуаций. Внеплановое и бессрочное или аварийное отключение света отрицательно может сказаться на электроприборах. И если ваша система отопления зависит от электроснабжения, то зимой есть риск остыть дому и замерзнуть его хозяину.

Приобретение генератора – это еще не выход. А вот правильное подключение даст гарантию безопасного использования прибора и обеспечения питания на время сбоя.

Домашний генератор — как правильно подключить

Существует две основных схемы подключения генератора к дому. Оба способа предназначены для самостоятельной установки без вызова мастера. Какой метод проще, легче и подходит типу генератора – решать вам:

1. Метод с перекидным рубильником;
2. Через автоматическое управление.

Подключение с перекидным рубильником

Тут применимы два вида рубильников: либо перекидной, либо реверсивный (с 3 ходами-положениями). Они попросту переключают домашнюю сеть к разным источникам питания. К обоим подключаются 3 ветки:

• первая — от основной электросети к генератору,
• вторая — от дома к генератору,
• третья — от генератора к приборам.

Принцип работы электрического генератора заключается в том, что он будет в действии при выключенной (обесточенной) основной сети. Если же подача тока от общей электросети в норме, то генератор не может функционировать. То есть активно что-то одно или отключены оба источника электричества. Для подключения генератора в частном доме лучше использовать кабеля с медной проволокой внутри. Как правило, выглядит это как шнур с двумя штепселями по краям.

Схема крепления контактов:

• верхние контакты – крепится кабель от основной сети;
• контакты посередине – частная цепь дома;
• нижние контакты – предназначены для электростанции (заземление).

Важно соединить всю цепь, а потом запускать генератор!

Как запустить генератор в работу:

1. необходимо пару минут прогреть генератор;
2. повернуть рубильник на щитке вниз.

Подключение генератора с автоматическим запуском

Существуют станции, которые оснащаются автоматическим обслуживанием. Автоматический блок подсоединен к генератору и к сети питания. Когда в доме отключается свет, система генератора автоматически включается в работу, заменяя основной источник питания. Когда возобновляется подача электроэнергии, станция также самостоятельно отключается.

Такой блок можно приобрести отдельно в магазинах электротоваров. Принцип подключения АВР:

• систему АВР подсоединяется к электросети;
• АВР и генератор соединяет кабель управления;
• от нее выходит кабель, который крепится к контактам генератора и уже от него проводит электроэнергию в дом.

Важно! Любые работы по присоединению генераторов нужно проводить, когда дом, квартира обесточены вами лично! Это гарантирует, что вы не будете случайно поражены электрическим разрядом.

Правила безопасности при использовании домашней электростанции

Соблюдение правил убережет от замыканий, травмирования и т. д.:

1. Если станция находится в жилом помещении, то хорошая вентилируемость – первое, что нужно обеспечить. Если же генератор большой мощности, то его следует выставлять на улицу.
2. Лучше спрятать станцию от неблагоприятного воздействия погоды, в частности, осадков и влажности.
3. При креплении контактов не оставляйте оголенные участки проводов.
4. Генераторы на топливе не должны находится рядом с высокими температурами.

Разлитое топливо тщательно вытирают. Перед дозаправкой агрегата выключайте его.

5. Избегайте контактов с работающим генератором. Не подходите в развивающихся одеждах, ведь вентилятор внутри может затягивать ткань, клеенку и т.д.
6. Заземление обязательно для дизельных и бензогенераторов.

Как правильно сделать заземление генератора

Для заземления домашней электростанции нужно всего лишь небольшой металлический прут (диаметр -15 мм) и такая же трубка (диаметр – 50 мм, по 1,5 м в длину оба изделия), а также листовое оцинкованное железо (500 мм*1000 мм).

Прочные крепления на обоих концах прута от генератора к трубе в земле гарантируют, что при возможном напряжении их не сорвет потоком мощности. Трубка воткнута глубоко в землю, которая должна быть постоянно влажной, на всю длину. Оставляем только 7-10 см сверху.

Пользуйтесь электрическими приборами правильно!

Видео о том, как подключить генератор к дому или в квартире

Поделиться:

Нет комментариев

elektrik24.net

Как правильно подключить генератор к дому

В этой статье мы подробно рассмотрим такое устройство, как генератор, его работу, дадим несколько советов по правильному подключению генератора к сети дома и другие полезные советы. Также мы расскажем, как не ошибиться в выборе при покупке.

Это достаточно сложное оборудование, которое в любое время обеспечит электроэнергией, в случае её отсутствия. Оно необходимо в тех домах, где подача электричества непостоянна или очень плохого качества.

На этой картинке изображен бензиновый агрегат.

Подключение бензогенератора к сети дома

Без начальных знаний и навыков по подключению к сети – это работа сложная. Не беритесь за нее не зная, что конкретно делать, так как это может принести массу неприятностей.

В принципе, подключение генератора в частном доме не должно вызвать больших затруднений, но если вы неуверены в своих силах, то лучше обратиться за помощью к специалистам. Все осуществляется поэтапно:

• Подбираем специальное помещение, где будет расположено ваше устройство. Оно должно быть снабжено вентиляцией и звукоизоляцией. Перед установкой нужно внимательно ознакомиться с техпаспортом и посмотреть все технические характеристики. Предупреждение: место, которое вы подбираете для установки должно полностью соответствовать всем правилам техники безопасности.
• К щитку дома проводим провода от агрегата.
• Обязательно для подключения бензинового генератора к сети дома, вам необходим перекидной рубильник, так как там есть три режима его работы 1-0-2 и его наличие в дальнейшем сделает более легким эксплуатацию генератора:
• когда присутствует напряжение, рубильник в положении один;
• когда электричества нет, отключаете все автоматы по очереди, переключаете перекидной рубильник на ноль, а потом ставите его в положение два.

После всех этих действий можно заняться непосредственно запуском самого оборудования.

Внимание! Чтобы узнать, когда же восстановили подачу электричества, посмотрите на диод, который располагается в электросчетчике. Если электричество отключено, то диод погасает, а когда оно появляется – включается.

Еще один очень важный момент. После того как появилось электричество, необходимо отключить бензогенератор. В этом случае в обратном порядке переключаем перекидной рубильник.

Все, что мы описали выше является подключением без автопуска.

На этом изображении перекидной рубильник.

Тут изображен счетчик.

Схема подключения

В этом пункте мы подробно рассмотрим схему подключения генератора к сети дома. Если иметь хоть какие-то знания по этой теме, то можно самому сделать всю работу, а не обращаться к специалистам.

Схема подключения достаточно проста. Перейдем к ее изучению.

На этой схеме показано подключение генератора к дому через розетку.

Кабель питания должен проходить на выключатель нагрузки. Также должен стоять счетчик электроэнергии и защитный автовыключатель или дифференциальный автомат (на схеме мы показали два, но все зависит от того, насколько у вас большой дом). Линия QF3 – это та, что нам нужно непосредственно для самого подключения.

Важно: розетка для бензогенератора должна быть установлена в наружной стенке дома, и там обязательно должен быть какой-то навес.

Не разрешается включать бензогенератор в помещении закрытого типа без хорошей вентиляции. После отключения подачи электроэнергии, необходимо сразу поставить автовыключатель в нерабочее положение - это обязательно. Потом делаем заземление, заводим его и подключаем к сети.

Внимание! После того как была отключена электроэнергия и вы подключили оборудование в сеть, настоятельно не рекомендуется пользоваться мощными электроприборами.

Подключение к сети электрогенератора

Мы рассмотрели подключение генератора к дому на примере бензинового и с помощью перекидного рубильника. Теперь же, пришло время узнать, как подключать электрогенератор.

Один из вариантов- с использованием городского напряжения. Пожалуй, самый простой тип подключения.

Другой вариант, считается более надежным и усовершенствованным. Монтаж системы автоуправления вашим устройством обеспечит хорошую защиту и использование. Отличие состоит в том, что эта система сама запускает и прогревает его, когда отключают электроэнергию. Обратное происходит, когда электроэнергия появляется. Автоматически все переключается с генератора на общую сеть, а он спустя определенное время отключается самостоятельно.

Внимание: Чтобы агрегат работал на автомате, он должен быть снабжен электростартером.

Система автоматического управления генератором.

Однофазные генераторы

Многие задаются вопросом: «Как правильно провести подключение однофазного генератора к трехфазной сети дома?» Ответим на этот вопрос ниже в нашей статье.

Иногда возникают разногласия между специалистами в этой области. А именно какой агрегат нужно приобретать для трехфазной сети дома? Некоторые советуют однофазный, другие – трехфазный. Мы объясним, чем чревато использование трехфазного. Это грозит «перекосом фаз» и означает, что на первой фазе напряжение спадает, а на остальных растет. В результате этого может возникнуть серьезная поломка генератора и электроприборов, которые работали в этот момент времени. Поэтому советуем приобретать однофазные. Они будут работать исправно и на каждой фазе дома будет правильно распределена вся нагрузка электроприборов.

Соблюдайте все пункты правил техники безопасности

В нашем обзоре, мы дали несколько рекомендаций по подключению генераторов к сети дома. Мы рассмотрели бензиновый и электрогенератор и несколько способов подключения.

Вы должны помнить о важных вещах: без подготовки и без знания как подключать, не беритесь за установку и соблюдайте технику безопасности, чтобы избежать негативных последствий, влияющих на ваше здоровье. Доверяйте профессионалам.

Способ подключения и какой генератор приобрести мы рассказали. Выбор остается за вами. Удачи.

bouw.ru

Как подключить генератор к сети дома: схема, основные способы, инструкция :

При отсутствии электричества или сбоях в его подаче для частного дома необходимо резервное питание. Многих домовладельцев часто озадачивает проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть в первую очередь безопасной. Прежде всего необходимо разобраться, чего делать нельзя.

Ошибки при подключении резерва

Не допускается подключение мини-электростанции к розетке в доме при отключенных автоматах в щитке ввода, что часто делают хозяева. Мощность генератора может быть в несколько раз больше, чем пропускная способность проводки. Для розетки она составляет не более 3,5 кВт. В результате провода перегреются, что грозит коротким замыканием или пожаром. В случае если кто-то нечаянно включит автомат при возобновлении питания, резервный источник электроэнергии тут же выйдет из строя. Но решение вопроса о том, как подключить генератор к сети дома через розетку, все же есть. Мини-электростанция может подключаться к домашнему распределительному щиту, если она соответствует мощности нагрузки и подключена только к контактам рубильника со стороны генератора. Правильным решением будет также подключение к нему удлинителя, а затем - нужных приборов. В данном случае резервный источник не будет связан с домашней сетью.

При частых отключениях электроэнергии на даче или в загородном доме рекомендуется подключать резерв с помощью перекидного рубильника, реверсивного переключателя или системы автоматического запуска резерва (АВР).

Выбор электрогенератора

Домашняя электростанция - это двигатель внутреннего сгорания (ДВС), вращающий генератор, вырабатывающий электроэнергию. Обычно применяют четырехтактные модели с частотой до 3 тыс. оборотов в минуту. Бытовые модели снабжаются топливными баками емкостью 10-15 л.

Основным вопросом при выборе является цель применения. Генератор может быть основным источником электроэнергии, но чаще всего его используют как резерв, когда возникает аварийная ситуация на линии.

Главными параметрами являются мощность, моторесурс и экономичность. Также важно, чтобы устройство было надежным и удобным в эксплуатации.

Подключение бензогенератора требует слаженной работы трех элементом:

• кабель от резерва;
• централизованная цепь подачи электроэнергии;
• домашняя сеть потребления.

Основные задачи

При подключении следует определить следующее:

• место расположения в плане экономичности и безопасности;
• как часто происходит обрыв питания и нужна ли автоматика;
• мощность потребления с учетом потерь и выбор запаса.

Важно создать подходящую схему подключения к домашней сети. Автоматизация процесса обходится дорого и требует квалифицированного обслуживания. Наиболее щадящем режимом для индивидуального дома является ручное подключение. Здесь также имеет смысл применить частичную автоматизацию, поскольку полуавтоматы обойдутся недорого. Каким бы ни был вариант подключения, везде требуется надзор за работой системы. Непрерывное электроснабжение обходится дорого и для частного дома в этом нет необходимости. В крайнем случае можно установить бесперебойный источник питания на компьютер или другие важные потребители.

Прежде всего следует рассчитать требуемую мощность дополнительного источника электроэнергии. Для этого суммируется мощность всех нагрузок, которые следует подключить, после чего следует добавить к ней запас до 30 %. Здесь учитываются пусковые токи двигателей домашней техники, в несколько раз превышающие допустимые. После к расчетной мощности подбирается агрегат.

Пример: стиральная машинка в час потребляет 2 кВт, электрическая плита - 3 кВт, холодильник - 0,5 кВт, телевизор с компьютером - 0,5 кВт, освещение - 0,5 кВт. В сумме выходит 6,5 кВт, а с учетом запаса - 8,5 кВт. На работу генератора оказывает негативное влияние отсутствие нагрузки. Она должна быть не ниже 30 % от номинального значения.

При решении вопроса о том, как подключить генератор к сети дома, схема очень важна и должна быть составлена правильно. Для минимального количества потребителей применяют компактные модели мощностью 2-3 кВт как временная мера, пока не восстановится основная сеть.

Схема подключения бензинового генератора к сети дома может быть простейшей. Важно, чтобы она была составлена правильно и обеспечивала соответствие агрегата действующей нагрузке.

Виды электрогенераторов

В качестве бытовых источников электроэнергии наиболее распространены бензиновые генераторы. Их особенности следующие:

• большой выбор цен;
• небольшая мощность - 0,8-12 кВт;
• компактные мобильные и стационарные модели;
• бывает генератор 3-х фазный и однофазный;
• применяются преимущественно четырехтактные ДВС.

Выбирая вариант того, как подключить генератор к сети дома, схема охлаждения ДВС зависит от того, применяется агрегат постоянно или временно. Обычно устройства снабжаются воздушными радиаторами. Промышленные модели способны работать круглосуточно на жидкостном охлаждении. Они выпускаются преимущественно трехфазными. Габариты у них больше, но выше экономичность.

Подключение дизель-генератора к сети в доме применяется реже из-за большой цены. Но все же его применение целесообразно по причине большого ресурса.

Типы моделей

Установки, генерирующие электрический ток, разделяются на типы.

1. Асинхронные. Конструкция проста и надежна. Важные узлы закрыты от влаги и пыли. Предпочтительно использовать устройства для активных нагрузок. Для питания электродвигателей асинхронные генераторы применять не рекомендуется.
2. Синхронные. Агрегаты не имеют недостатков, характерных для асинхронных. Кроме того, они обеспечивают поддерживание более точного напряжения. Выбирать нужно бесщеточную конструкцию, у которой значительно лучше характеристики тока и меньше радиопомехи.
3. Инверторные модели дороже и имеют меньшую мощность. Характеристики однофазных устройств хуже, особенно у дешевые моделей. Генератор 3-х фазный несколько лучше. Другими недостатками являются дороговизна и меньшая надежность.

Однофазные и трехфазные генераторы

Если трехфазных потребителей нет, целесообразно выбрать модель проще, чтобы мощность использовалась рационально. Подключение однофазного генератора к трехфазной сети дома сделать не так уж сложно. К тому же трехфазный агрегат дороже и все фазы следует равномерно нагружать. Если разница превышает 25 %, устройство может выйти из строя.

Для резерва частного дома однофазный источник тока предпочтительней при любом вводе.

Схемы подключения

Можно выбрать несколько способов применения дополнительных источников питания.

1. Подключение резерва к выделенной группе потребителей по отдельной схеме.
2. Применение перекидного рубильника или трехпозиционного переключателя, на которых делаются перемычки на входе со стороны генератора. В таком случае вся домашняя сеть будет запитана. Недостаток заключается в том, что трехфазные потребители здесь работать не будут.
3. Установка двух контакторов, где один подключает питание от городской сети, а другой - от резервного источника. Способ применяется в схемах с АВР. Здесь также требуются перемычки между вводами со стороны резерва.

Подключение трехфазного генератора к трехфазной сети дома обязательно следует делать при наличии соответствующих электроприемников, например электродвигателей станков.

Автозапуск генератора

Наиболее полноценный способ переключения нагрузки производится с применением АВР. Система снабжается электростартером. Устройство автозапуска контролирует внешнюю сеть сразу после подачи на него питания. Перед тем как подключить генератор к сети дома с автозапуском, автоматика выжидает 10 секунд после потери напряжения. Затем внешняя сеть отключается и начинается запуск дизель-генератора. После набора оборотов в течение 20 секунд генератор подключается к сети дома.

Когда восстановится напряжение во внешней сети, резерв отключается и домашняя сеть переходит в обычный режим работы. Затем глушится двигатель генератора.

Подключение генератора с АВР к сети дома - это удобное решение, хотя и дорогостоящее.

Применение перекидного рубильника

Если средние контакты рубильника подключить к потребителю, а крайние - к кабелю электростанции и к вводу электросети, схемы источников питания никогда не пересекутся. Будет еще лучше, если у рубильника будет еще одно промежуточное нейтральное положение.

Исходное состояние рубильника считается, когда подключена главная сеть. При его переключении питание начинает поступать от генератора.

Недостатком перекидного рубильника старого образца является искрение и открытость токоведущих частей. Современные конструкции снабжены защитным кожухом, закрывающим подвижные детали. Переключатель крепится в щите управления. Исходное положение - это подключение к главной сети. При сбое в подаче электроэнергии рукоятку переключения устанавливают в нейтральное положение, а затем запускают генератор, прогревают его и подключают к нагрузкам в доме.

Отдельное подключение нагрузки

Генераторы обычно не обеспечивают питание всей домашней сети. Достаточно подключить основные потребители: освещение и некоторые бытовые приборы. Целесообразно переоборудовать электропроводку, чтобы не делать много переключений. Для этого достаточно провести отдельную линию к дежурному освещению и отдельным от домашней сети розеткам холодильника, телевизора, компьютера. В щите устанавливают клеммник, к которому подключен кабель с выхода генератора.

Реверсивный переключатель

Переключение на питание от бензогенератора производится с применением реверсивного рубильника. Устройство обычно имеет 3 положения ручки, где крайние замыкают цепи, а среднее - размыкает.

Однофазная схема подходит, чтобы сделать подключение резервного генератора к сети дома с небольшой мощностью потребления, например на даче.

Входные клеммы располагаются сверху, а выходные - снизу. На щитке устанавливаются индикаторные лампы, сигнализирующие о включении сети или генератора.

Применение системы АВР

Система автоматического запуска стоит значительно дороже ручного. При этом внешний контроль все равно необходим, поскольку при запуске ДВС необходимо управлять дроссельной заслонкой. После пуска двигатель должен прогреться.

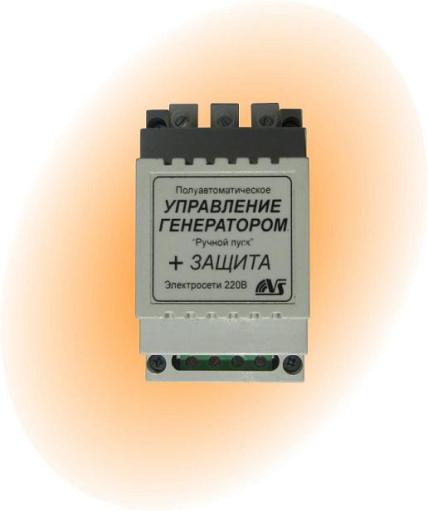

Многие предпочитают применять частичную автоматизацию, с подключением основного питания через контактор, который размыкается при отключении входа. Затем генератор запускается вручную. В него встраивается реле времени для прогрева двигателя и автоматического перехода на подключение резерва в дом.

При возобновлении подачи электричества контактор отключается и нагрузка снова подается на общую электросеть.

Резерв с полной автоматизацией электроснабжения содержит микропроцессорное регулирование работы мощных генераторов.

Особенности подключения генераторов

1. Резервный генератор следует надежно защитить от осадков. Это может быть навес на участке или отдельное помещение с отводом выхлопа газов.
2. Установка после счетчика, чтобы не платить за собственную выработку электроэнергии.
3. Возможно применение резерва как подпитки при пиковых нагрузках.
4. Выбор экономичной схемы, чтобы не было лишних затрат.

Заключение

При нестабильном электроснабжении частного дома появляется проблема, касающаяся того, как подключить генератор к сети дома. Схема должна быть простой и безопасной. Наиболее удобным источником резервной энергии индивидуального дома или дачи является генератор с ДВС. Агрегат удобно перевозить и эксплуатировать, он не очень дорогой. Для выбора оптимальной схемы подключения необходимо ознакомиться с особенностями устройства и переключающего оборудования.

www.syl.ru

www.dobsovet.ru

особенности каждой схемы, область применения, выбор оборудования + основные ошибки и советы профессиональных электриков

ГлавнаяРазноеСхема подключения бензогенератора к домашней сети своими руками

Как подключить бензогенератор к сети дома

Бензиновый генератор или его дизельный аналог, при их небольшой стоимости, – наиболее подходящий источник аварийного энергообеспечения частного дома либо дачи. Подобные установки удобны в транспортировке и эксплуатации. К электромонтажу бензогенератора, как и к его выбору, требуется ответственный подход. Неверное подсоединение может стать причиной поломки бытовой техники или короткого замыкания проводов в доме, не говоря уже о том, что оно представляет опасность для жизни. Но если знать, как подключить бензогенератор к сети дома правильно, восстановить работу электроприборов можно быстро и безопасно.

Как делать нельзя?

При подключении бензогенератора к дому нельзя подсоединить его к любой находящейся рядом розетке, заблаговременно выключив автоматы на распределительном щитке.

Мощность генератора может быть намного больше пропускной способности розетки (обычно последняя рассчитана на 3500 Вт). Результат – короткое замыкание из-за превышения максимальной нагрузки, возгорание.

Если при этом еще и не отключать автоматы основной линии, то подача энергии в сеть приведет к поломке генератора.

Подключение питания дома через розетку допускается только для маломощных (до 4 кВт) установок. Но даже в этом случае лучше подсоединять к генератору электроприборы через удлинитель. Для мощных станций необходимо использовать систему автозапуска – АВР либо рубильник реверсивного типа.

Основные задачи подключения

При электромонтаже нужно учитывать следующие показатели:

• необходимость в автоматике;
• месторасположение в плане экономичности и безопасности;
• выбор запаса;
• частоту отключения сети;
• потребляемую мощность с учетом потерь.

Немаловажно создание подходящей схемы подключения бензинового генератора.

Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже. Также используют частичную автоматизацию, ведь полуавтоматы обходятся недорого. Вне зависимости от выбранного способа, нужно присматривать за работой системы.

Где разместить станцию?

Помещение должно быть сухим, с хорошей вентиляцией. Кроме того, от генератора при работе исходит очень неприятный гул. С учетом этих нюансов, лучше поставить и подключить электроустановку в гараже, хозпостройке или под навесом.

Установка электрогенератора производится на основание, не имеющее жесткой связи со зданием. Можно поставить аппарат на специальные амортизаторы либо на подушку из резины. Это помогает снизить звук генератора.

Установка специальных шумозащитных кожухов тоже способствует уменьшению гула.

Инструкция по подключению к сети

После выбора подходящего способа подключения можно приступать к электромонтажу.

Самый простой способ – приборы подключаются к розетке генератора. Дополнительные манипуляции в этом варианте не требуются. Но чтобы подключить мощный бензогенератор к дому, этот метод не подойдет. Здесь нужно действовать по следующей инструкции:

• Заземляем электроустановку.

• Обеспечиваем отдельный ввод. Его выполняем медным кабелем высокого сечения (не менее 4 мм2) и протягиваем от распределительного щитка до места установки бензогенератора.

• Устанавливаем рядом со щитком перекидной рубильник либо трехходовой переключатель для того, чтобы выполнить подключение бензогенератора.

Подключать генератор можно с помощью полуавтоматической системы или АВР – об этом можно прочитать ниже.

Схемы подключения

Как правильно подключить бензогенератор через рубильник либо трехходовой переключатель? От них идет

les66.ru

Как подключить электрогенератор к дому. Варианты подключения

Как подключить генератор к дому.

В этой небольшой статье хотелось бы рассказать о т ом, как наш народ, желая немного сэкономить на материалах, работе квалифицированных специалистов , умудряется подключать бензиновые дизельные генераторы.

Итак, недавно побывав в «гостях» у одного из товарищей который, по его словам, работал много лет судовым электриком и знает об электричестве все, в том числе и закон Ома 🙂 …

Так вот, причиной визита стало то, что бензиновый генератор, приобретенный у нас, отказывается выдавать жизненно



важные 220 В , так как наши доблестные энергетики стали отключать электричество внезапно и на неопределенный срок.

При первом же осмотре «клиента», то есть, генератора прилегающего электрохозяйства, стала понятна причина отказа – вышел из строя   блок AVR (автоматический регулятор напряжения).  Немного поговорив с хозяином бензинового генератора и задав пару наводящих вопросов, понял причину выхода из строя миниэлектростанции. Все оказалось достаточно просто.

Во время отключения основного электричества, заказчик подключал генератор в ближайшую розетку, при этом отключая вводной автомат, в итоге на весь дом подавалось электричество от генератора. При появлении электричества в основной сети генератор отключался, переноска отключалась от генератора,  и включался вводной автомат.

На самом деле способов подключения генератора к существующей сети дома не так уж и много, и способ, описанный выше, не годится, так как это опасно как для людей, так и для генератора. Всегда существует вероятность того, что человек ошибется в последовательности включения-отключения, что, впрочем, и произошло на данном объекте. После появления электричества наш «Судовой Электрик» заглушив генератор, забыл вынуть розетку из него. Результат ошибки уже описан  выше.

Итак, как же правильно подключить генератор? Способов подключения несколько.

1)      Перекидной рубильник.

Самый простой это использовать перекидной рубильник  в три положения 1-0-2, то есть, в первом положении объект (дом,офис) будет подключен к промышленной сети, в положении «0» нагрузка отключается. При переключении в положение «2» нагрузка подключена к резервному источнику электричества — генератору.

Чтобы было понятнее как и что куда подключать вот вам картинка J .





2)      Простейший блок АВР на контакторах.

Второй способ немного сложнее, но тоже имеет право на жизнь. В данном случае используем простейший АВР с приоритетом основного ввода. Алгоритм работы устройства достаточно прост: При пропадании городского электричества подходите к генератору и заводите  его, если в основной сети нет электричества, замкнется контактор генератора. При появлении электричества в основной сети контактор генератора размыкается и включается контактор генератора.



Путем нехитрых манипуляций можем слегка усовершенствовать этот «полуАВР», и тогда при появлении электричества в городской сети, дополнительное реле будет глушить генератор.

Также можно установить дополнительно реле времени, и тогда, при запуске генератора нагрузка будет включена через определенное время, за которое генератор выйдет на свой нормальный режим работы, то есть, он (генератор) прогреется, обороты стабилизируются.



Данный тип подключения бензинового или дизельного генератора к существующему объекту позволяет подключить генератор, как с ручным запуском, так и генераторы оборудованные электростартером.



Схема АВРа.



3)      Блок автоматического управления генератором.

Третий способ подключения бензинового,дизельного или газового генератора к дому. Для переключения нагрузки с города на генератор рекомендуем использовать  полноценный АВР — автоматическое включение резервного питания.



Этот способ, пожалуй, самый оптимальный. В данном случае блок автоматики (АВР) контролирует наличие напряжения в основной сети и в случае пропадания напряжения автоматика (АВР) самостоятельно запускает бензиновый, дизельный или газовый генератор, прогревает и переключает нагрузку на миниэлектростанцию. При появлении электричества в основной сети происходит переключение нагрузки с генератора с последующей остановкой бензинового или дизельного генератора.



Единственный минус, в данном случае, это стоимость устройства запуска генератора (АВР) и стоимость самих монтажных работ, так как для коммутации генератора и системы АВР необходимы знания и навыки по подключению генератора и автоматики. Также необходимо учесть, что для работы генераторной установки в автоматическом режиме, миниэлектростанция должна быть оборудована электростартером.

В любом случае, если Вы намерены использовать  генератор в качестве резервного источника электричества для дома, офиса, производства, рекомендуем обратиться к специалистам, которые произведут монтаж генератора быстрее и качественнее.



Ну и в конце поста немного юмора. Не бывает безвыходных ситуаций 🙂







Сергей. ПП «Электро-Сити»







electro-city.net.ua

Невероятно простое подключение генератора. Без встречного включения

Полуавтоматическое управление генератором мощностью нагрузки до 6,5 кВт.Цена 1400 гривен, без НДС.

Автоматическая защита электросети и подключение генератора (причём короткое замыкание фазы генератора с электросетью невозможно), ручной запуск генератора и питание от него до появления электросети, автоматическое переключение на нормальную электросеть при совпадении фаз и автоматическая остановка генератора.

Управление генератором разработано с учётом военных стандартов бывшего СССР и является высоконадёжным устройством, рекомендуемым для установки в доме, офисе или на производстве, оптимизировано для правильной работы автоматики газовых котлов отопления. Должно подключаться к питающей электросети, имеющей защиту от токов короткого замыкания и перегрузок (автоматические выключатели, предохранители).

Позволяет автоматизировать работу бензогенераторов с ″ручным стартером″ (дёргалкой), которые невозможно запустить автоматически. Но часто электростанции с электростартером пользователи подключают и запускают только вручную.

Подключение вроде очень простое всего 5-6 элементарных действий:

1. Отключить электросеть
2. Завести и прогреть бензогенератор
3. Подключить генератор к сети
4. Не пропустить появление нормальной электросети
5. Отсоединить бензогенератор от резервной сети и заглушить его. При этом дом обесточивается, необходимо отключать компьютеры и другие приборы
6. Подключить электросеть

Но если эти действия делать в неправильном порядке (забыть, что-то отключить или не так подключить) то возможно встречное включение генератора с электросетью и, как следствие, его поломка.

При применении данного устройства, из этого количества ручных действий для человека остаётся только одно - завести и прогреть генератор все остальные действия будут автоматизированы, причём встречное включение генератора с электросетью будет невозможно (исключается схемотехнически).

Следует учесть, что ремонт генератора после встречного включения, обходится от 3 до 10 раз дороже стоимости самого устройства для подключения. После появления внешней сети в момент полного совпадения фаз генератора и электросети происходит автоматическое подключение внешней сети, при этом компьютеры не сбиваются.

Алгоритм работы следующий:

1. автоматическая защита сети при аварии и подключение генератора к дому (причём короткое замыкание генератора с электросетью невозможно)
2. ручной запуск и прогрев генератора
3. резервное электропитание сети дома
4. автоматический анализ появления нормальной электросети + 20 сек задержка и синхронизация генератора с сетью
5. автоматическое переключение на нормальную электросеть при совпадении фаз. Причём без разрыва в подаче электроэнергии к потребителям, компьютеры нормально работают, не замечая подключение электросети (встречное включение электрогенератора с силовой сетью опять невозможно)
6. автоматическая остановка генератора

ТЕХНИЧЕСКИЕ ДАННЫЕ:

1. Мощность нагрузки "от электросети также" (cosφ=1), не более 6,5 кВт
2. Мощность нагрузки (двигатели, насосы, cosφ=0,4), не более 1,1 кВт
3. «Высокое» напряжение, при котором нагрузка отключается от городской сети, более* 260В
4. «Высокое» напряжение, при котором разрешено подключение нагрузки (после отключения), менее* 250В
5. «Низкое» напряжение, при котором разрешено подключение нагрузки (после отключения), более* 155В
6. «Низкое» напряжение, при котором нагрузка отключается от внешней сети, менее* 140В
7. Задержка при включении, не менее 20сек+ время на совпадение фаз 90сек
8. Потребляемая мощность, (220В) не более 2Вт
9. Номинальный режим работы, при входных напряжениях электросети 0÷380В - (непрерывный) продолжительный
10. Ширина, занимаемая на DIN-рейке, мм, не более 55мм
11. Масса, не более 0,5 кг
12. Импульсный ток через управляющие контакты не более 16А
13. Постоянный ток через управляющие контакты не более 8А

Изделие предназначено для эксплуатации при температуре окружающей среды от -20° С до 40°С, относительной влажности воздуха не более 80% при температуре до 25°С и высотах над уровнем моря не более 2000м.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ: Нагрузка в исходном состоянии подключена к генератору и вначале измеряется сетевое напряжение, если оно нормальное, то блок ожидает совпадения фаз генератора и электросети и только после этого подключает дом к внешней сети, и автоматически глушит генератор. Если бензогенератор не работает, то задержка составляет - 30 сек, если генератор работает в противофазе с электросетью, то максимальная задержка составит - 120 сек. При превышении напряжением электросети значения 255В всё подключается к генератору - это обеспечивает защиту бытовых приборов и электронной аппаратуры от скачков в электросети, при понижении напряжения до 245 В нагрузка автоматически подключается к электросети. Если входное напряжение понижается до 140 В то, нагрузка также подключается к генератору. Бензорогенератор необходимо запустить вручную.

Изделие оптимизировано для работы фазозависимых газовых котлов отопления, поэтому при подключении генератора к домашней сети обеспечивается правильная работа датчиков пламени.

Упрощённо цикл работы блока управления имеет следующий вид:(«В сети авария» Автоматическое подключение генератора → Ручной запуск генератора «питание от электрогенератора» - «Напряжение в сети стало нормальным» → Ожидание совпадения фаз генератора и сети → Автоматическое переключение на нормальную электросеть «питание от внешней сети» → Автоматическая остановка электрогенератора). Схема включения генератора для аварийного питания дома, дачи, офиса.

Изделие легко подключается к сети дома, для того чтобы автоматически глушить бензогенератор используются управляющие контакты они параллельно подключаются к штатным проводам идущим от тумблера остановки чтобы закоротить магнето. Или имитируется авария по срабатыванию датчика масла находящегося в карбюраторе двигателя, для этого провод, идущий к датчику масла, замыкается на корпус. После остановки бензогенератора для пожарной безопасности рекомендуется перекрыть топливо.

Схемы соединения генератора для резервного питания дома можно посмотреть в статье по применению данных блоков.

Нестандартные схемы применения полуавтоматики также можно скачать в этой статье.

spi.od.ua

Как подключить генератор к сети дома

Кажется, что не может возникать вопрос о том, как подключить генератор к сети дома. Схема процесса предельно проста: привез установку, включил ее, и все. Но на деле оказывается не все так просто. Поэтому об основных трудностях, которые появляются при подключении, стоит поговорить отдельно.

Способы подключения

Подключая генератор, приходится взаимодействовать с тремя сетями: централизованной, энергопотребителей и проводкой самого устройства. В зависимости от того, как они будут соединяться, подбирается подходящая схема. Есть разные способы запитывания установок, для которых необходима энергия электрического генератора.

В первом случае их просто включают в розетку прибора. Здесь все просто и дополнительных комментариев не нужно. Никаких цепей и подключений здесь дополнительно не делают.

Также подключение происходит к потребительской сети, которая не имеет отношения к общецентрализованной. Тогда генераторные провода подсоединены к разводке энергетических потребителей. Это второй способ, как подключить генератор к сети дома. Схема его называется постоянной. Здесь в обязательном порядке должно быть предусмотрено точное соответствие сечений проводов номинальному генераторному току.

Также устройство посредством автоматических или ручных приспособлений может соединяться в единую цепь, имеющую общецентрализованную сеть. Тогда, если напряжение от нее исчезнет, все энергетические потребители начнут запитываться от генератора. Это подключение получило название резервного.

Если в первом способе ни вилка, ни аппарат предварительно не подготавливаются к подсоединению, то в последующих двух требуется провести дополнительную работу. Последний вариант является самым сложным.

Как подключить генератор к сети дома: схема

Схему делают для электрической сети и генератора. Переключение при этом может происходить в ручном или автоматическом режиме. Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства.

Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения.

Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно учитывать номинальные токи, чтобы они не были ниже того, который потребляется. Бывает разным процесс, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора.

Кроме ручного способа, иногда устанавливают индикатор, который определяет наличие или отсутствие напряжения в общецентрализованной сети. Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток - подключение до предохранителя.

При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок ABP. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы.

Такой генератор должен быть оснащен электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке.

Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети. Уже через двенадцать секунд будут обеспечены электрической энергией все потребители дома.

Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается.

Как подается нагрузка

Перед подключением аппарата следует проконтролировать, чтобы мощность потребителей, которые подсоединятся, не была выше номинальной генератора. Для избежания перегрузки должен соблюдаться определенный порядок. Сначала подключают те энергопотребители, которые наделены наибольшими токами при пуске. Далее приборы подсоединяются по убыванию. В самом конце следуют энергетические потребители, имеющие коэффициент пускового тока — единицу. Такими устройствами являются, к примеру, электрические нагреватели.

Ошибки

Когда подключают бензиновый или дизельный генератор, иногда допускают ошибки. Они заключаются во включении генератора к централизованной сети напрямую или соединении проводов от генератора прямо в розетку. Делать этого нельзя, так как большая нагрузка может способствовать формированию пожароопасной ситуации, когда разрушится розетка и электрическая проводка.

Установка

Перед тем как бензиновый или дизельный генератор подключить, его следует правильно установить. Лучше, если место будет выбрано в некотором отдалении от комнат. Тогда отработанные газы не дойдут до находящихся в помещении людей, не будет беспокоить шум от работающего аппарата. Место должно быть сухим, ровным и желательно изолированным от других.

Помимо этого, оно должно удовлетворять требованиям вентиляции. Если помещение закрыто, то должна быть организована вытяжка. Если же установку держать в подвале, то даже при открытой форточке он быстро перегреется, из-за чего может вскоре сломаться.

Шумовая защита

Генераторы для дачи немало шумят. Шум распространяется посредством основания, корпуса и отработанных выхлопных газов. Чтобы снизить этот показатель:

• основание не должно быть сильно связано со зданием — достигается это, к примеру, при помощи резиновой подкладки;
• корпус помещают в шумозащитные кожухи — они продаются в готовом виде или изготавливаются самостоятельно;
• глушители помогут снизить шум от выхлопных газов, однако из-за этого может также упасть мощность, поэтому более эффективным способом является подбор правильного места установки.

Заземление

Генераторы для дачи нужно заземлять. Это реализуется при помощи металлического прута, трубы и листа оцинкованного железа. Заземлитель опускают в землю, фиксируют специальными приспособлениями и подсоединяют к клемме заземления генератора.

Отвод отработанных газов

При установке аппарата внутри дома необходимо предусмотреть отвод выхлопных газов. Для этого используют гофрированную трубу, выполненную из нержавеющей стали. Для экономичности гофрированную часть можно сочетать со стальной трубой.

Эта часть установки должна быть реализована особенно тщательно, так как ошибки или мелкие недоработки могут повлечь за собой печальные последствия.

Как видно, недостаточным является просто определиться, какой генератор лучше, и приобрести его. Необходимо осуществить грамотную установку и подключение. Только тогда можно быть уверенным в бесперебойной и безопасной работе электричества в доме.

fb.ru

Схема подключения и установка бензогенератора к дому

Любители рыбной ловли и активного отдыха знают насколько неудобно обходиться без освещения вечером. Та же проблема возникает и у владельцев дачных строений и загородных коттеджей, если к поселку не подведено электричество или часты перебои с ним. Лучшим выходом в такой ситуации является установка бензогенератора. О том, как правильно это сделать речь пойдет далее.

Устройство бензиновых электростанций

В конструктивном плане такой агрегат представляет собой двигатель внутреннего сгорания, объединенный с генератором и предназначенный для выработки электрического тока. Чаще всего используются четырехтактные модели. Коленчатый вал таких устройств имеет частоту вращения до 3000 об/мин. От него тяговое усилие передается генератору. Это приводит к преобразованию вращательной энергии в электрическую.

Устройство генератора

Кроме этого, каждый агрегат снабжается топливным баком. В зависимости от назначения генератора изменяется и объем. У промышленных моделей он может достигать более 100 л, бытовые генераторы имеют небольшие баки, объемом в 10-15 л.

Большинство современных мини электростанций способны подстраиваться под необходимую нагрузку, что позволяет снижать обороты двигателя и экономить топливо.

Главное – это правильно выбрать бензогенератор и выполнить подключение.

Виды мини-электростанций

Классификация этих устройств выполняется по различным параметрам. Начнем с назначения, в зависимости от этого параметра различают:

• Бытовые;
• Промышленные.

Последние обладают более высокой мощностью, но в то же время и габаритами. Они относятся к стационарным, так как могут иметь вес свыше 300 кг и чаще всего работают на дизельном топливе.

Бытовые генераторы или бензиновые имеют компактные габариты и очень удобны в транспортировке. Они представлены широкой линейкой мощностей и могут использоваться как в частных домах, так и для походов, рыбалки. В зависимости от этого изменяется и схема подключения бензиновых генераторов.

Запуск таких устройств осуществляется различными способами:

1. Вручную;
2. Электростартером;
3. Автоматически.

Самым простым и дешевым является генератор с ручным запуском. Он оснащается механическим стартером. Электростанции второго типа приводятся в действие при помощи ключа, как автомобили. Последние модели, оснащенные контроллером, который управляется программой запуска – одни из самых дорогих, но в то же время удобных в эксплуатации.

Выбирая бензогенератор нужно обращать внимание и на то однофазный он или трехфазный, а также на то имеется ли в нем переключатель режимов и выходы с различными типами напряжения. Особенно актуальны эти параметры, если планируется использовать генератор на строительной площадке для работы с оборудованием.

Но все же самыми популярными являются инверторные агрегаты. Их главным отличием от обычных моделей является наличие стабилизатора или инвертора, предназначенного для выравнивания колебаний тока.

Такие приборы применяются для питания высокоточных машин и механизмов.

Как правильно рассчитать мощность

Как рассчитать мощность генератора

Чтобы не ошибиться в выборе мини электростанции необходимо заранее определиться с ее основными характеристиками, такими как мощность, уровень шума, тип двигателя.

Но если с двумя последними можно разобраться в процессе покупки оборудования, то мощность нужно рассчитать заранее. Поскольку она зависит от активной составляющей нагрузки и коэффициента, то для определения номинального значения определяют сначала полную по следующей формуле:

Далее переходим к расчету мощности потребителей электричества. Но для этого необходимо знать установленное значение этой величины для приемников и коэффициенты мощности и спроса, которые определяют по справочникам.

Если для вас выполнить это сложно, то стоит обратиться к специалистам торговой сети или организаций, занимающихся обслуживанием дизельных генераторов.

Смотрим видео, рассчитываем мощность:

Исходя из практики можно сказать, что для садового домика вполне хватит электростанции мощностью в 2 кВА, а для большого коттеджа – от 10 до 20 кВА. Но это средние значения, поэтому вычислять для своих потребностей все равно придется.

Схемы подключения генератора

Купив мини электростанцию необходимо заняться ее установкой и пуском. Как подключить бензогенератор к дому? Чтобы ответить на этот вопрос нужно выполнить целый ряд действий. Но чтобы оборудование могло играть роль резервного источника питания его необходимо связать с тремя сетями:

1. Центральной;
2. Бытовых приборов;
3. Проводкой от мини электростанции.

Простое подключение

Исходя их этих связей и определяется схема подключения. Она может быть выполнена, как:

• Включение непосредственно в розетку устройства;
• Подключение к общей сети;
• Соединение с единую цепь с центральной проводкой.

Рассмотрим особенности каждого способа. Первый является самым простым и не требует никаких дополнительных навыков и умений. Он может быть выполнен самостоятельно. Такая установка генератора используется в дачных строениях или на рыбалке.

Вторая также не зависит от наличия централизованной системы. Провода от генератора просто подключаются к разводке потребителей энергии. Такая схема называется постоянной. Единственное условие при ее выполнении – это соответствие сечения провода и номинального тока генератора.

Схема подключения к единой электросети

Третья схема установки бензогенератор рассчитается самой сложной. В этом случае мини электростанция соединяется в единую цепь с центральной системой. Для этого используются различные коммутаторы. Только эта схема дает возможность при сбое в сети быстро перейти на питание от генератора. Её называют резервной.

Но если первый способ доступен любому человеку, то два других требуют проведения подготовительных работ. И если вы сомневаетесь в своих способностях, то лучше доверьте выполнение подключения профессионалам. Особенно если выбрана схема подключения бензогенератора с автозапуском.

Этапы подключения

Итак, если вы решили воспользоваться последним из рассмотренных способов подключения, то вам придется выполнить следующие действия. Первое – это выбрать место для установки бензогенератора в помещении. Оно должно быть оборудовано в соответствии со всеми требованиями техники безопасности. Обычно такие помещения оснащаются вентиляционным оборудованием и звукоизоляцией.

Второе – внимательно изучите документацию к оборудованию В ней указываются все технические характеристики прибора.

Третье – подведите провода от генератора к электрощиту дома. Точку подключения рубильника к проводке располагают перед автоматами защиты. Процесс подключения бензогенератора к сети дома требует тщательного выполнения.

Смотрим видео, установка и подключение. Нюансы в работе:

Четвертое – если предполагается подключение без системы автозапуска, то нужно воспользоваться реверсивным или перекидным рубильником. Но в таком случае при отключении электричества вам придется отключить все автоматы и переключить его в положение 0. Через несколько секунд позиция меняется на 2 и только после этого можно заняться запуском оборудования. Поэтому более удобна все же схема подключения АВР к бензогенератору.

Подводим итоги

Как видно из приведенных выше данных ничего сложного в выборе и подключении мини-электростанции нет. С этой работой вполне может справиться каждый человек, имеющий начальные знания по электрике.

Какую из рассмотренных схем установки бензогенератора в помещении выбрать – зависит от специфики вашего помещения и особенностей использования оборудования. Самый простой вариант обычно используется в дачных строениях, так как он предполагает быстрый демонтаж оборудования в случае необходимости.

Для дома с постоянным проживанием обычно выбирают схему подключения генератора с автозапуском. Так как она позволяет переключать питание автоматически при отключении напряжения в сети.

generatorvolt.ru

Как подключить генератор к сети дома

Домашний уют 25 марта 2016

Кажется, что не может возникать вопрос о том, как подключить генератор к сети дома. Схема процесса предельно проста: привез установку, включил ее, и все. Но на деле оказывается не все так просто. Поэтому об основных трудностях, которые появляются при подключении, стоит поговорить отдельно.

Способы подключения

Подключая генератор, приходится взаимодействовать с тремя сетями: централизованной, энергопотребителей и проводкой самого устройства. В зависимости от того, как они будут соединяться, подбирается подходящая схема. Есть разные способы запитывания установок, для которых необходима энергия электрического генератора.

В первом случае их просто включают в розетку прибора. Здесь все просто и дополнительных комментариев не нужно. Никаких цепей и подключений здесь дополнительно не делают.

Также подключение происходит к потребительской сети, которая не имеет отношения к общецентрализованной. Тогда генераторные провода подсоединены к разводке энергетических потребителей. Это второй способ, как подключить генератор к сети дома. Схема его называется постоянной. Здесь в обязательном порядке должно быть предусмотрено точное соответствие сечений проводов номинальному генераторному току.

Также устройство посредством автоматических или ручных приспособлений может соединяться в единую цепь, имеющую общецентрализованную сеть. Тогда, если напряжение от нее исчезнет, все энергетические потребители начнут запитываться от генератора. Это подключение получило название резервного.

Если в первом способе ни вилка, ни аппарат предварительно не подготавливаются к подсоединению, то в последующих двух требуется провести дополнительную работу. Последний вариант является самым сложным.

Как подключить генератор к сети дома: схема

Схему делают для электрической сети и генератора. Переключение при этом может происходить в ручном или автоматическом режиме. Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства.

Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения.

Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно учитывать номинальные токи, чтобы они не были ниже того, который потребляется. Бывает разным процесс, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора.

Кроме ручного способа, иногда устанавливают индикатор, который определяет наличие или отсутствие напряжения в общецентрализованной сети. Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток - подключение до предохранителя.

При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок ABP. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы.

Такой генератор должен быть оснащен электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке.

Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети. Уже через двенадцать секунд будут обеспечены электрической энергией все потребители дома.

Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается.

Видео по теме

Как подается нагрузка

Перед подключением аппарата следует проконтролировать, чтобы мощность потребителей, которые подсоединятся, не была выше номинальной генератора. Для избежания перегрузки должен соблюдаться определенный порядок. Сначала подключают те энергопотребители, которые наделены наибольшими токами при пуске. Далее приборы подсоединяются по убыванию. В самом конце следуют энергетические потребители, имеющие коэффициент пускового тока — единицу. Такими устройствами являются, к примеру, электрические нагреватели.

Ошибки

Когда подключают бензиновый или дизельный генератор, иногда допускают ошибки. Они заключаются во включении генератора к централизованной сети напрямую или соединении проводов от генератора прямо в розетку. Делать этого нельзя, так как большая нагрузка может способствовать формированию пожароопасной ситуации, когда разрушится розетка и электрическая проводка.

Установка

Перед тем как бензиновый или дизельный генератор подключить, его следует правильно установить. Лучше, если место будет выбрано в некотором отдалении от комнат. Тогда отработанные газы не дойдут до находящихся в помещении людей, не будет беспокоить шум от работающего аппарата. Место должно быть сухим, ровным и желательно изолированным от других.

Помимо этого, оно должно удовлетворять требованиям вентиляции. Если помещение закрыто, то должна быть организована вытяжка. Если же установку держать в подвале, то даже при открытой форточке он быстро перегреется, из-за чего может вскоре сломаться.

Шумовая защита

Генераторы для дачи немало шумят. Шум распространяется посредством основания, корпуса и отработанных выхлопных газов. Чтобы снизить этот показатель:

• основание не должно быть сильно связано со зданием — достигается это, к примеру, при помощи резиновой подкладки;
• корпус помещают в шумозащитные кожухи — они продаются в готовом виде или изготавливаются самостоятельно;
• глушители помогут снизить шум от выхлопных газов, однако из-за этого может также упасть мощность, поэтому более эффективным способом является подбор правильного места установки.

Заземление

Генераторы для дачи нужно заземлять. Это реализуется при помощи металлического прута, трубы и листа оцинкованного железа. Заземлитель опускают в землю, фиксируют специальными приспособлениями и подсоединяют к клемме заземления генератора.

Отвод отработанных газов

При установке аппарата внутри дома необходимо предусмотреть отвод выхлопных газов. Для этого используют гофрированную трубу, выполненную из нержавеющей стали. Для экономичности гофрированную часть можно сочетать со стальной трубой.

Эта часть установки должна быть реализована особенно тщательно, так как ошибки или мелкие недоработки могут повлечь за собой печальные последствия.

Как видно, недостаточным является просто определиться, какой генератор лучше, и приобрести его. Необходимо осуществить грамотную установку и подключение. Только тогда можно быть уверенным в бесперебойной и безопасной работе электричества в доме.

Источник: fb.ru Компьютеры Как подключить PS3 к компьютеру дома

Игровые приставки сегодня являются популярным средством для досуга у множества людей. Ведь они позволяют получить больше удовольствия от игр, а также просмотров видео высокой четкости, чем на любом персональном компью...

Автомобили Как подключить генератор ВАЗ-2106 (схема подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения его находится ниже, но в самом начале будет рассказано про общую конструкцию этого устройства. С его помощью происходит преобразование механическо...

Домашний уют Как подключить люстру к двойному выключателю: подробная инструкция

Люстра представляет из себя набор одноламповых светильников, собранных в одну оригинальную конструкцию. Она является не только украшением помещения, но и мощным источником освещения. Максимальный режим работы люстры и...

Компьютеры Как подключить роутер к роутеру через кабель? Сеть "роутер-роутер"

Очень часто случается, что диапазона работы Wi-Fi катастрофически не хватает. Пользователи находят странные решения – покупка более мощного роутера либо размещение слабого где-нибудь под потолком, но не всегда э...

Домашний уют Подключение светодиодной ленты к сети 220В: схема и описание

Светодиодные ленты на сегодняшний день являются довольно распространенными. Для освещения помещений они подходят идеально. Также их преимущество заключается в том, что их можно устанавливать в любой форме. В наше врем...

Домашний уют Как Подключить Генератор Своими Руками

Генератор: агрегат, обеспечивающий комфортВ 21 веке человек обеспечил себе абсолютный комфорт с помощью современной техники. Мы настолько привыкли к удобству – повсеместному отоплению, водоснабжению,...

Компьютеры Как подключить монитор к планшету? Инструкция

Планшет – это, безусловно, мощный и продвинутый гаджет, сумевший многим заменить компьютер и телевизор, но за планшетом не соберешься компанией посмотреть какую-нибудь свежую киноленту и не поработаешь с тем же ...

Компьютеры Как подключить проектор к компьютеру: инструкция

К компьютеру можно подключить огромное количество разнообразных устройств. Об особенностях каждого процесса должны знать все пользователи ПК. Сегодня предстоит понять, как подключить проектор к компьютеру. На самом де...

Компьютеры Как подключить сканер к ноутбуку: советы для начинающих

Подключение периферийных устройств к компьютеру - задача, с которой должен справляться каждый пользователь. Даже начинающий юзер перед работой со столь сложной машиной осваивает данные навыки. Все чаще и чаще пользова...

Компьютеры Как подключить планшет к WiFi: пошаговая инструкция

Любой владелец смартфона или планшета в большинстве случаев хочет использовать абсолютно все их возможности, включая подключение доступа к интернету. В связи с этим и приходится решать вопрос, как подключить планшет к...

monateka.com

---

•
  Тв розетки legrand установка
•
  Как выбрать бесперебойник для компьютера
•
  Ампераж что такое
•
  Схема системы электроснабжения дома
•
  Микроволновка не греет и гудит
•
  Вл электрика расшифровка
•
  Облудить паяльник
•
  Обозначение лампочки на электрической схеме
•
  Автоматы электро
•
  Заземление как работает
•
  Дизайнерское освещение потолка
