Калькулятор цветовой маркировки резисторов

Резисторы с четырмя полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Множитель x1 Черныйx10 Коричневыйx100 Красныйx1k Оранжевыйx10k Желтыйx100k Зеленыйx1M Синийx10M Фиолетовыйx100M Серыйx1G Белый÷10 Золотой÷100 Серебристый

Погрешность ± 1% Коричневый± 2% Красный± 3% Оранжевый± 4% Желтый± 0.5% Зеленый± 0.25% Синий± 0.10% Фиолетовый± 0.05% Серый± 5% Золотой± 10% Серебристый

Сопротивление:

Резисторы с пятью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

Сопротивление:

Резисторы с шестью полосками

1-я цифра 1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

2-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

3-я цифра 0 Черный1 Коричневый2 Красный3 Оранжевый4 Желтый5 Зеленый6 Синий7 Фиолетовый8 Серый9 Белый

ТКС 100 Коричневый50 Красный15 Оранжевый25 Желтый10 Синий5 Фиолетовый

Сопротивление:

Обзор

Если у вас возникли проблемы с цветовыми маркировками резисторов, то данный инструмент создан специально для вас. Наш калькулятор цветовых маркировок резисторов поддерживает самые популярные маркировки с четырьмя, пятью и шестью цветовыми полосками.

Для работы с данным инструментом необходимо выбрать в выпадающих списках цвета полосок резистора. После чего вы увидите в полях ниже, его сопротивление, погрешность и температурный коэффициент (ТКС).

Примечание

Как вы уже догадались, чем больше полос у резистора, тем точнее можно определить его номинал и параметры.

В таблице ниже приведены определения каждой цветовой полоски для резисторов с 3-6 полосками.

	3-полоски	4-полоски	5-полосок	6-полосок
1 полоса	1-я цифра	1-я цифра	1-я цифра	1-я цифра
2 полоса	2-я цифра	2-я цифра	2-я цифра	2-я цифра
3 полоса	Множитель	Множитель	3-я цифра	3-я цифра
4 полоса	-	Погрешность	Множитель	Множитель
5 полоса	-	-	Погрешность	Погрешность
6 полоса	-	-	-	Температурный коэффициент

Цифры

Первые две полосы, а у резисторов с пятью и шестью полосками – три, обозначают цифры. Каждая цифра представлена в виде определенного цвета.

Цвет	Значение
Черный	0
Коричневый	1
Красный	2
Оранжевый	3
Желтый	4
Зеленый	5
Синий	6
Фиолетовый	7
Серый	8
Белый	9

Множитель

Далее после цифр следует – множитель. Множитель умножает или делит число, полученное из цифр предыдущих полосок на определенный коэффициент. После чего можно определить наминал сопротивления.

Цвет	Коэффициент
Золотой	÷10
Серебристый	÷100
Черный	x1
Коричневый	x10
Красный	x100
Оранжевый	x1000
Желтый	x10000
Зеленый	x100000
Синий	x1000000
Фиолетовый	x10000000
Серый	x100000000
Белый	x1000000000

Погрешность

Следом за множителем следует полоса обозначающая допуски (погрешность) данного сопротивления, где каждый цвет имеет свой допуск.

Цвет	Коэффициент (%)
Отсутствует	±20
Серебристый	±10
Золотой	±5
Желтый	±4
Оранжевый	±3
Красный	±2
Коричневый	±1
Зеленый	±0.5
Синий	±0.25
Фиолетовый	±0.15
Серый	±0.05

Температурный коэффициент (ТКС)

В случае с шести полосным резистором, последняя полоса означает температурный коэффициент. Где каждый цвет имеет также свое значение.

Цвет	Коэффициент (ppm/ºC)
Коричневый	100
Красный	50
Желтый	25
Оранжевый	15
Синий	10
Фиолетовый	5
Белый	1

Общая таблица цветов и значений

Цвет	как число	как десятичный множитель	как точность в %	как ТКС в ppm/°C	как % отказов
Серебристый	-	1x10-2 = «0,01»	10	-	-
Золотой	-	1x10-1 = «0,1»	5	-	-
Чёрный	0	1x100 = 1	-	-	-
Коричневый	1	1x101 = «10»	1	100	1
Красный	2	1x102 = «100»	2	50	0.1
Оранжевый	3	1x103 = «1000»	-	15	0.01
Жёлтый	4	1x104 = «10 000»	-	25	0.001
Зелёный	5	1x105 = «100 000»	0.5	-	-
Синий	6	1x106 = «1 000 000»	0.25	10	-
Фиолетовый	7	1x107 = «10 000 000»	0.1	5	-
Серый	8	1x108 = «100 000 000»	0.05	-	-
Белый	9	1x109 = «1 000 000 000»	-	1	-
Отсутствует	-	-	20	-	-

Резисторы с тремя полосками

В случае, где у резистора всего три полоски, используйте калькулятор для резисторов с четырьмя полосками. Единственное отличие в том, что у резисторов с тремя полосками погрешность всегда равна ±20%.

Смотри также

arduino.on.kg

Калькулятор сопротивления резисторов

МАРКИРОВКА В ВИДЕ 4 КОЛЕЦ

Сопротивл., допуск:

первая полоса

вторая полоса

третья полоса

четвертая полоса

серебрянный

золотой

черный

коричневый

красный

оранжевый

желтый

зеленый

синий

фиолетовый

серый

белый

МАРКИРОВКА В ВИДЕ 5 КОЛЕЦ

Сопротивл., допуск:

первая полоса

вторая полоса

третья полоса

четвертая полоса

пятаяполоса

серебрянный

золотой

черный

коричневый

красный

оранжевый

желтый

зеленый

синий

фиолетовый

серый

белый

radio63.narod.ru

Цветовая маркировка резисторов. Онлайн калькулятор

Как правило, в большинстве случаев цветовая маркировка резисторов предназначается для малогабаритных резисторов, на которых практически невозможно нанести обычное цифровое обозначение. Одним из преимуществ цветовой маркировки резисторов является то, что достаточно легко определить номинал резистора, который расположен на печатной плате.

Определение величины сопротивления постоянного резистора по цветовым кольцам не является нечто сложным. Достаточно знать соответствие цвета полоски конкретной цифре и далее по определенной методике вычислить сопротивление резистора.

Как правило, маркировочные полосы сдвинуты в одну сторону, и чтение их выполняют слева направо. В случае если размер резистора мал и кольца заполняют равномерно всю поверхность резистора, то первую полосу делают несколько шире, чем все остальные.

И так сначала приведем таблицу соответствия:

Определение сопротивления резистора с 4 цветовыми кольцами

Четыре цветных кольца – наиболее распространенная маркировка. Первые две полосы формируют двухзначное число сопротивления, третья полоса определяет множитель. Четвертая полоса сообщает о допустимом отклонении сопротивления в большую или меньшую сторону от номинала.

Рассмотрим на примере (по рисунку «А»)

Имеем резистор с цветными полосками: красный, черный, коричневый, золотистый.

Красный – 2
Черный – 0
Коричневый – 10
Золотистый – 5%

Результат: 20 х 10 = 200 Ом с отклонением 5%.

Определение сопротивления резистора с 5 цветовыми кольцами

Постоянные резисторы с пятью цветными полосками тоже не редкость. Определение сопротивления аналогично, как и с четырьмя полосами. Первые три полоски определяют трехзначное число сопротивления, а четвертая является общим множителем. Пятая полоса в этом случае служит обозначением отклонения в значении сопротивления.

Рассмотрим на примере (по рисунку «В»)

На резисторе есть полосы: красный, желтый, черный, оранжевый, золотистый

Красный – 2
Желтый – 4
Черный – 0
оранжевый – 1000 (1к)
Золотистый – 5%

Результат: 240 х 1000 (1к) = 240 кОм с отклонением 5 %.

Цветовая маркировка резисторов - онлайн калькулятор

www.joyta.ru

Маркировка резисторов цветными полосками | Уголок радиолюбителя

Маркировка резисторов цветными полосками используется в радиоэлектронике для определения сопротивления постоянных резисторов. Большинство электронных компонентов, в частности резисторы, очень малы по размеру, вследствие чего достаточно трудно печатать маркировку прямо на корпус. Поэтому в 1920 году был разработан стандарт для идентификации значений электронных компонентов путем нанесения на них цветового кода.

Как определить сопротивление резистора по цветным полоскам

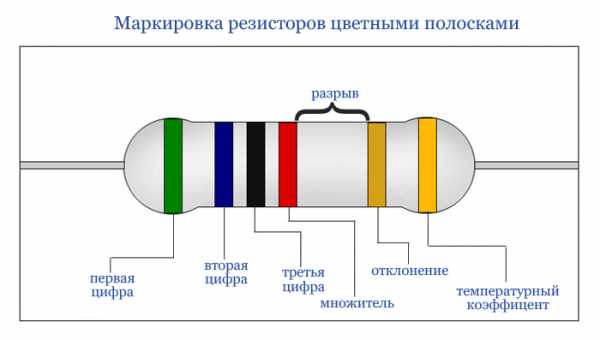

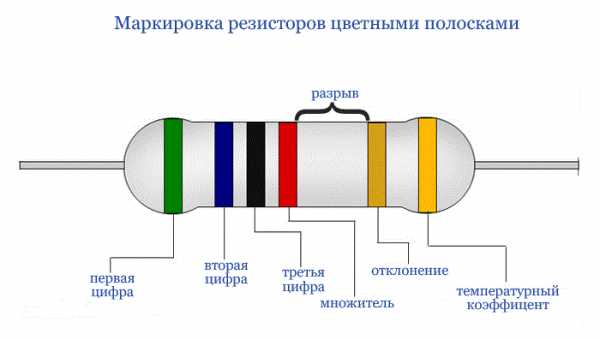

На рисунке ниже показано расположение полос значения, множитель и допуск для постоянного резистора. При маркировке с помощью 6 цветными полосками, дополнительная полоска указывает на температурный коэффициент.

Разрыв между цветными полосками множителя и допуска определяет левую и правую сторону резистора. Ключевые моменты определения сопротивления резистора по цветным полоскам:

4-х полосный резистор — имеет 3 цветовую полоску на левой стороне и одну цветную полоску на правой стороне. Первые две полосы слева представляют собой значение сопротивления, а третья является множителем. Крайняя справа полоса определяет допустимое отклонение в процентах.

5-и полосный резистор — имеет 4 цветные полосы на левой стороне и одну цветную полосу на правой стороне. Первые 3 цветных полос определяют величину сопротивления резистора, четвертый представляет собой множитель, а пятая полоса допустимое отклонение от номинала в процентах.

6-и полосный резистор — имеет 4 цветовые полосы на левой стороне и 2 цветные полосы на правой стороне. Первые 3 цветные полосы обозначают величину самого сопротивления резистора, 4-ая полоса множитель, 5-ая процент отклонения от номинального значения сопротивления и 6-ая полоса представляет собой обозначение температурного коэффициента сопротивления, который повышает точность сопротивления резистора.

Температурный коэффициент говорит нам о поведении резистора в различных температурных условиях эксплуатации.

Примеры определения маркировки резистора по цветным полоскам

Маркировка резистора 4 цветными полосками

Рассмотрим цветовой код резистор, имеющий 4 цветные полосы: коричневый-черный-красный-золотистый. Коричневый цвет соответствует значению «1» в диаграмме цвета. Черный представляет «0», Красный представляет собой множитель «100». Таким образом, величина сопротивления составит:

10 * 100 = 1000 Ом или 1 кОм с отклонением 5%, поскольку золотая полоска представляет собой допуск +/- 5%. Таким образом, фактическое значение 1 кОм может быть между 950 Ом и 1050 Ом.

Маркировка резистора 5 цветными полосками

Рассмотрим цветовой код для резистора с 5 полосками: желтый-фиолетовый-черный-коричневый-серый. Желтый цвет соответствует значению «4» в диаграмме цвета. Фиолетовый цвет представляет «7» и черный равен «0». Коричневая полоска определяет величину множителя «10». Таким образом, величина сопротивления составит:

470 * 10 = 4700 Ом или 4,7 кОм с отклонением 0,05%, поскольку серый цвет отклонения равен +/- 0,05%.

Маркировка резистора 6 цветными полосками

В данном случае маркировка подобна как и у резистора с 5 полосками, в дополнении лишь шестая цветная полоса температурного коэффициента, для примера это синяя полоса.

Результат — резистор имеет сопротивление 4,7 кОм, с допуском +/- 0,05% и с температурным коэффициентом 10 частей на миллион / K.

fornk.ru

Цветовая маркировка резисторов.

В соответствии с международным стандартом, сопротивление резисторов маркируется в виде цветных полос. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. При добавлении шестой полосы, у маркировки резистора появляется температурный коэффициент сопротивления (ТКС).

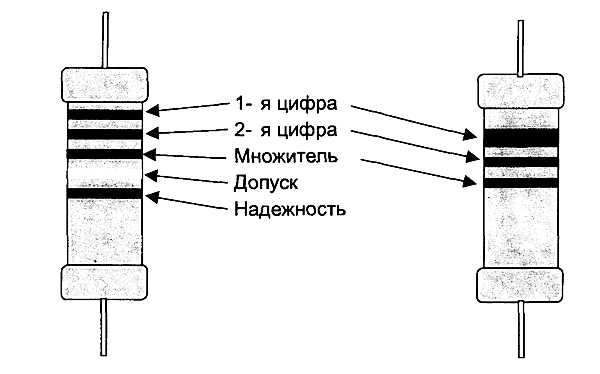

Цветовая маркировка резисторов с 3-мя полосами.

Также посчитать сопротивление для 3-х и 4-х полосных резисторов можно по формуле:

R = (10A + B)10C

Где:

R – сопротивление резистора в Омах.
A — цвет первой полосы.
B — цвет второй полосы.
C — цвет третьей полосы.

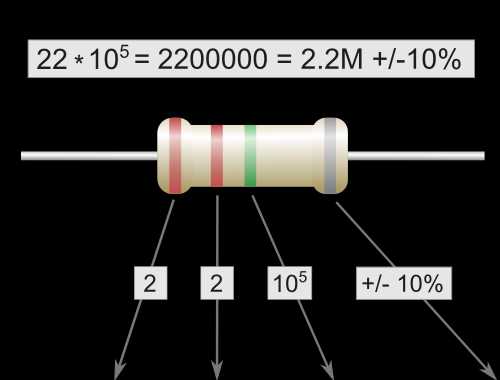

Цветовая маркировка резисторов с 4-мя полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебряного или золотого цвета, что значит допуск в 10% или 5% соответственно.

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.2M&#937 (МегаОм) и допуском 10%.

Полоса	1	2	3	4
Значение	1-я цифра	2-я цифра	Множитель	Допуск % (Нет полосы — +/-20%)
Серебрянный			0.01	+/-10%
Золотой			0.1	+/-5%
Черный	0	0	1
Коричневый	1	1	10	+/-1%
Красный	2	2	100	+/-2%
Оранжевый	3	3	1000
Желтый	4	4	104
Зеленый	5	5	105	+/-0.5%
Синий	6	6	106	+/-0.25%
Фиолетовый	7	7	107	+/-0.1%
Серый	8	8		+/-0.05%
Белый	9	9

Цветовая маркировка резисторов с 5-ю полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Также посчитать сопротивление для 5-и и 6-и полосных резисторов можно по формуле:

R = (100A + 10B + C)10D

Где:

R – сопротивление резистора в Омах.
A — цвет первой полосы.
B — цвет второй полосы.
C — цвет третьей полосы.
D — цвет четвертой полосы.

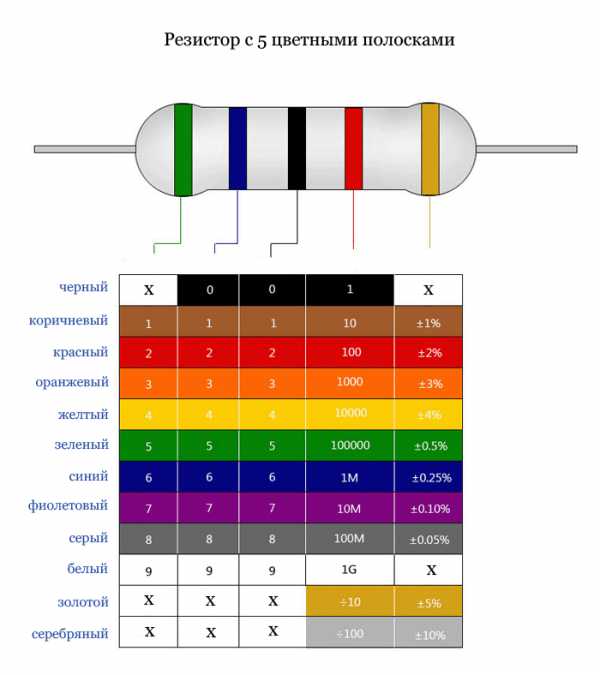

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 6.25К&#937 (КилоОм) и допуском 5%.

Полоса	1	2	3	4	5
Значение	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск %
Серебрянный				0.01	+/-10%
Золотой				0.1	+/-5%
Черный	0	0	0	1
Коричневый	1	1	1	10	+/-1%
Красный	2	2	2	100	+/-2%
Оранжевый	3	3	3	1000
Желтый	4	4	4	104
Зеленый	5	5	5	105	+/-0.5%
Синий	6	6	6	106	+/-0.25%
Фиолетовый	7	7	7	107	+/-0.1%
Серый	8	8	8		+/-0.05%
Белый	9	9	9

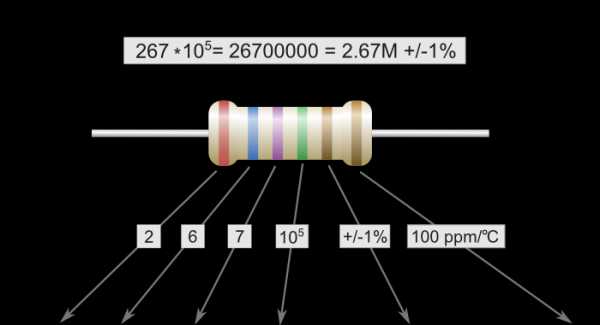

Цветовая маркировка резисторов с 6-ю полосами.

Шестая полоса означает температурный коэффициент сопротивления (ТКС). ТКС говорит о том, насколько изменяется значение сопротивления резистора с изменением температуры. Обозначается ТКС в ppm/ºC (part per million / Celsius degree). Содержание данного обозначения следующее – на сколько миллионных долей изменится сопротивление резистора, при изменении температуры в один градус.

Например, если у резистора сопротивление 1 MΩ и температурный коэффициент 50 ppm/ºC, то с изменением температуры в один градус по Цельсию, сопротивление данного резистора поменяется не больше, чем на 50Ω.

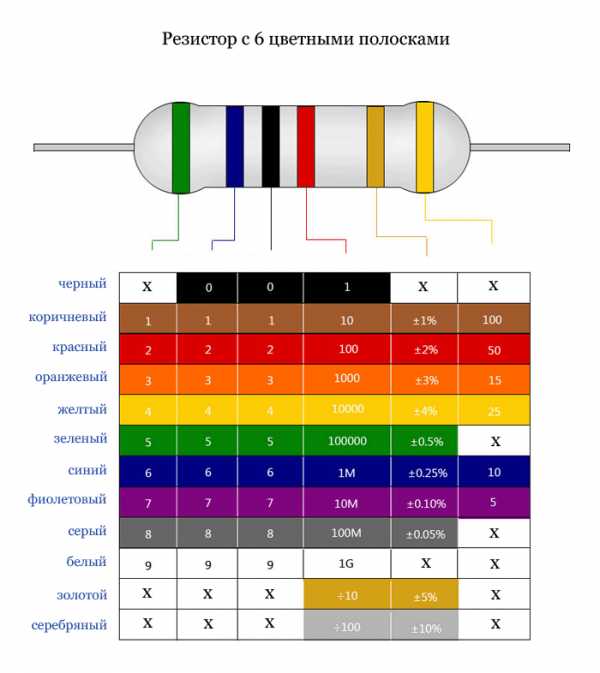

Ниже на рисунке с таблицей приведен пример цветовой маркировки резистора с сопротивлением 2.67М&#937 (МегаОм), допуском 1% и температурным коэффициентом 100ppm/&degC.

Полоса	1	2	3	4	5	6
Значение	1-я цифра	2-я цифра	3-я цифра	Множитель	Допуск %	Температурный Коэффициент
Серебрянный				0.01	+/-10%
Золотой				0.1	+/-5%
Черный	0	0	0	1
Коричневый	1	1	1	10	+/-1%	100ppm/&degC;
Красный	2	2	2	100	+/-2%	50ppm/&degC;
Оранжевый	3	3	3	1000		15ppm/&degC;
Желтый	4	4	4	104		25ppm/&degC;
Зеленый	5	5	5	105	+/-0.5%
Синий	6	6	6	106	+/-0.25%	10ppm/&degC;
Фиолетовый	7	7	7	107	+/-0.1%	5ppm/&degC;
Серый	8	8	8		+/-0.05%
Белый	9	9	9			1ppm/&degC;

hightolow.ru

Цветная маркировка резисторов полосками - определение сопротивления, таблица и онлайн-калькулятор

Одними из основных элементов построения электронных схем, несмотря на развитие микропроцессорных технологий по-прежнему остаются старые проверенные резисторы

Сопротивление или резисторы во многом за последние десятилетия претерпели ряд изменений, в том числе и существенное уменьшение габаритных размеров – нынешнее поколение вдвое меньше по размерам, чем приборы, выпускаемые 30-40 лет назад, но вместе с тем, потребность в них при создании электроники не стала меньше.

Причинами введения цветной маркировки электронных элементов было несколько :

Ввиду уменьшения размеров пришлось отказаться от буквенно-цифровой маркировки приборов.
Цветовая система обозначения позволяет закодировать намного больше информации об элементе, чем буквенно-цифровая.
Повсеместное внедрение робототехники в сборочных линиях электронных компонентов требовало изменения подходов к маркировке составляющих деталей.
В связи с развитием производства радиодеталей в странах Восточной Азии, основанной на передовых технологиях, существенно оттеснили выпуск отечественных компонентов, ввиду чего производителям пришлось перейти на западные стандарты маркировки.

Кроме того, значительное количество радиоэлементов сегодня монтируются в платы, ремонт которых нецелесообразен ввиду дороговизны самого ремонта, ведь намного дешевле купить новый радиоприемник чем отремонтировать, ввиду этого, многие фирмы практически отказались от сервисных центров и как результат, не требуют значительного количества запасных частей разного номинала.

Как определить сопротивление резистора по цвету?

В основном, сегодня, практически невозможно встретить резисторы старше 15-20 лет, хотя отдельные старые раритетные «Рекорды» и «Электроны» до сих пор радуют глаз в отдельных квартирах.

Наполненные советской электроникой старые телевизоры и радиоприемники в своем составе имели, как правило, стандартные сопротивления коричневого или зеленого цветов с буквенной маркировкой.

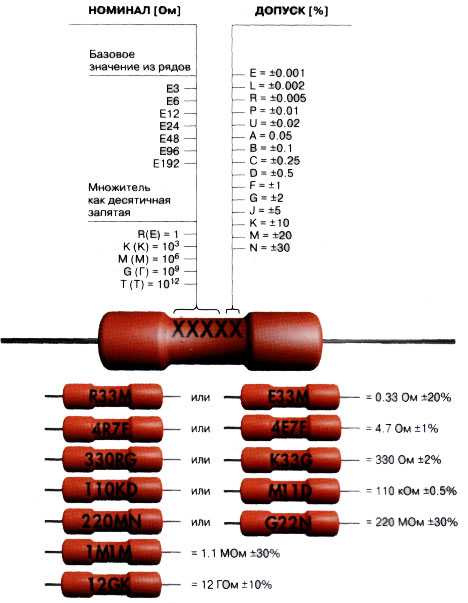

Понять номинальное значение элемента по его буквенно-цифровой кодировке имея под рукой раритетный макулатурный справочник особого труда не составляет, тем более что в большинстве своем это были металлопленочные, лакированные приборы, обладающие свойством теплоустойчивости – МЛТ.

В Советском Союзе бытовая электроника была побочным продуктом оборонных предприятий, но при этом собиралась из тех же деталей, что и военная техника. Такие резисторы отличались друг от друга по габаритам – чем больше элемент, тем большее сопротивление.

Нынешняя маркировка компонентов во многом отличается от того тем, что существует несколько разновидностей – простые, стандартные цилиндрические сопротивления с цветной маркировкой и SMD-элементы.

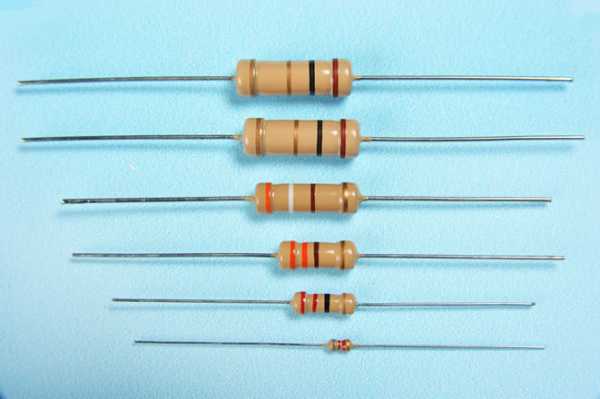

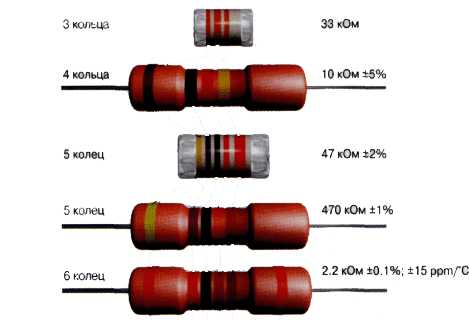

4 и 5 полосная маркировка

Четырехполосная:

Пятиполосная:

Для определения номинала элемента, кроме знания основ физических процессов, необходимо знать технологию цветового обозначения номиналов электронных компонентов.

Для начала необходимо знать правильность чтения или порядок цветового кода:

На резисторах, как правило, наносятся 4 или 5 цветных колец.
Испытуемый элемент нужно расположить таким образом, чтобы цветовые кольца начинались с золотистого или серебристого кольца слева.
В отдельных случаях, когда отсутствуют серебристая или золотистая полоска (а такой вариант вполне возможен), элемент нужно расположить таким образом, чтобы цветовые кольца оказались слева (или справа оставалось больше места).

Количество цветов в кольцах строго ограничено количеством цветов радуги, плюс серый, белый и черный.

Каждый цвет соответствует определенному значению номинала и зависит от расположения в порядке колец.

Первое и следующее за ним второе кольцо кода обозначают номинальную величину сопротивления элемента в стандартных единицах Омах, следующее кольцо множитель, на который нужно умножать величину первых единиц, четвертое означает ту величину, на которую происходит отклонение заявленного номинала в процентах.

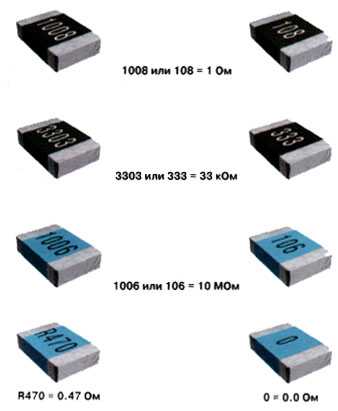

Для SMD резисторов маркировка несколько иная – это в основном цифровое обозначение. В основном встречаются сопротивления с 3 или 4 цифрами – первые две, из которых это номинал, а третья обозначает степень числа 10. То есть резистор 4432 имеет номинал: 443*10(2 степени) или 4400 Ом или 4,4 кОм.

Стандартная и нестандартная цветовые маркировки

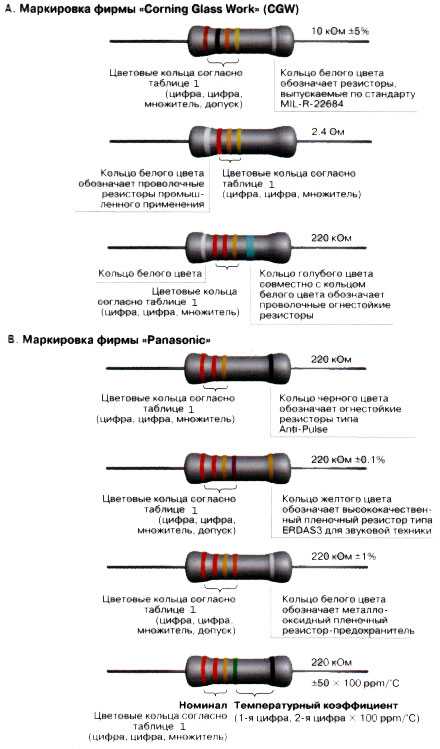

Нестандартная маркировка

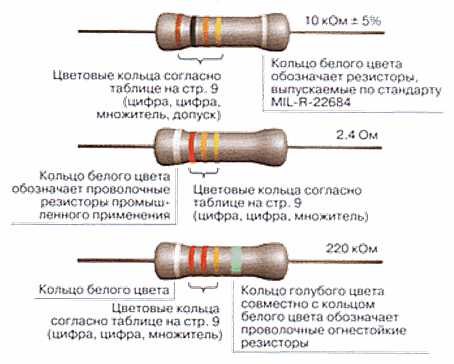

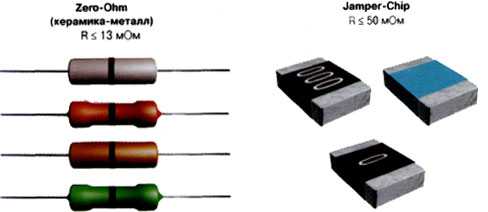

Кроме общепринятой, стандартной цветовой маркировки обозначений сопротивлений, существуют и нестандартные виды кодирования. Чаще всего, нестандартные маркировки встречаются в виде совмещенного кода цвета и цифр у некоторых крупных производителей электроники, имеющих свои подразделения по разработке и производству электронных компонентов.

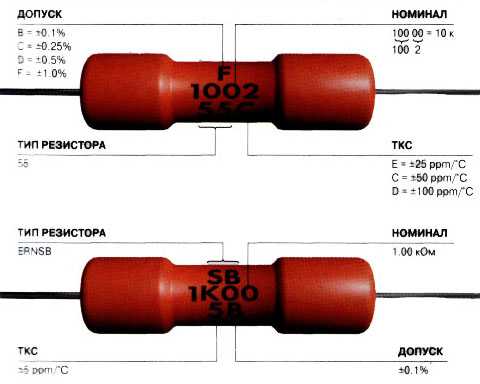

Среди таких нестандартных цветовых кодов и буквенного обозначения, чаще всего встречаются Philips и Panasonic, эти производители маркируют радиодетали, выпущенные на внутренних предприятиях отличной от общепринятой маркировкой, для которой применяются специальные справочные издания и компьютерные программы.

Пояснение и таблица

Как уже было указано, цветовые маркерные кольца нанесены слева направо.

Первое кольцо и следующее за ним второе цветное кольцо обозначают стандартную величину сопротивления в Омах. Следующее, третье кольцо обозначает множитель, на который нужно умножать числовое значение первых двух единиц обозначения, четвертое кольцо кода указывает значение, на которое отклоняется заявленный номинал в процентах.

Для точного определения величины сопротивления каждого отдельного компонента не следует запоминать весь цветовой код, достаточно иметь под рукой таблицу определения сопротивления:

Цвет знака	Номинальное сопротивление, Ом				Допуск, %	ТКС [ppm/°C]
Цвет знака	Первая цифра	Вторая цифра	Третья цифра	Множитель	Допуск, %	ТКС [ppm/°C]
Серебристый				10-2	±10
Золотистый				10-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103		15
Желтый	4	4	4	104		25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25	10
Фиолетовый	7	7	7	107	±0,1	5
Серый	8	8	8	108	±0,05
Белый	9	9	9	109		1

Кроме стандартной, общепринятой маркировки, в отдельных случаях указываются и дополнительные данные в обозначениях 4 или 5 полосного, когда более широкая полоса (она, как правило, шире в 1,5 раз от остальных) указывает на более надежный, специальный вариант элемента – как правило, срок ее службы рассчитан более чем на 1000 часов непрерывной работы.

Онлайн-калькулятор

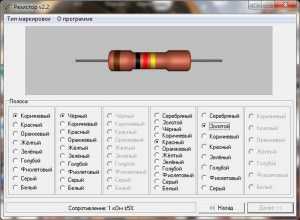

Интерфейс программы «Резистор 2.2»

Современные технологии и сегодня во многом облегчают работу как профессионалам, так и радиолюбителям. Кроме доступной измерительной аппаратуры, сегодня в интернет-ресурсах, посвященных радиотехнике, в огромном количестве находятся онлайн-калькуляторы определения сопротивления резисторов по маркировке.

Простые, и в общем-то надежные программы, позволяют с высокой точностью определить номинал практически любой радиодетали, более продвинутые и мощные инженерные программы, используемые в пакетах для инженеров-конструкторов, позволяют не только узнать значение сопротивления, но и найти соответствующую замену и определить вариант работоспособности самой схемы.

Одной из таких программ является программа Резистор 2.2, она проста, удобна и не требует глубоких знаний компьютерной техники. Простой интерфейс и удобные рабочие органы позволяют работать как в сети, так и без неё.

Как пользоваться?

Как и большинство прикладных инженерных программ, программа Резистор 2.2 является онлайн-калькулятором, позволяющим определять номинал сопротивления по различным наиболее распространенным видам кодировки:

Стандартной 4 или 5 цветной маркировке.
Фирменной маркировке Philips различных видов сопротивлений.
Нестандартной цветовой кодировки фирм Panasonic, Corning Glass Work.
Обычной кодовой маркировке.
Обычной кодировке Panasonic, Philips, Bourns.

После распаковки архива, не требующая регистрации программа сразу готова к работе. В окне, из предложенных вариантов, выбирается нужный параметр и производится дальнейшая идентификация по имеющемуся коду на корпусе элемента.

Для удобства идентификации, в верхнем окне наглядно показывается изображение определяемой кодировки. На корпусе радиодетали наносятся цветные кольца в соответствии с теми значениями, которые указываются пользователем, таким образом, появляется возможность наглядно сравнить кодировку с реальным элементом.

Внизу сразу высвечивается числовое значение номинала элемента.

househill.ru

Маркировка резисторов: цветовая, кодовая - RadioRadar

Справочник

Главная Справочник Энциклопедия радиоинженера

"Справочник" - информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

Сопротивление Допуск Примеры обозначения Множитель Код Допуск,% Код Полноеобозначение Код

1	K(E)	±0,1	В(Ж)	3,9 Ом±5%	3R9J
1	K(E)	±0,25	С(У)	215 Ом±2%	215RG
103	К(К)	±0,5	D(Д)	1 кОм±5%	1KOJ
103	К(К)	±1	F(P)	12,4 кОМ±1%	12К4F
106	М(М)	±2	G(Л)	10 кОм±5%	10KJ
106	М(М)	±5	J(И)	100 кОм±5	М10J
109	G(Г)	±10	К(С)	2,2 МОм±10%	2М2К
109	G(Г)	±20	М(В)	6,8 ГОм±20%	6G8M
1012	T(T)	±30	N(Ф)	1 ТОм±20%	1ТОМ

Примечание: В скобках указано старое обозначение.

Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Рис. 1 Маркировка резисторов отечественного производства.

Таблица 2

Цвет знака Номинальное сопротивление,Ом Допуск,% ТКС[ppm/°C] Перваяцифра Втораяцифра Третьяцифра Множитель

Серебристый				10-2	±10
Золотистый				10-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103		15
Желтый	4	4	4	104		25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25	10
Фиолетовый	7	7	7	107	±0,1	5
Серый	8	8	8	108	±0,05
Белый	9	9	9	109		1

Цветовая маркировка резисторов фирмы "PHILIPS"

Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2Маркировка резисторов фирмы "PHILIPS"

Таблица 3

Цвет знака Номинальное сопротивление,Ом Допуск,% ТКС[ppm/°C] Перваяцифра Втораяцифра Третьяцифра Множитель

Серебристый				10-2	±10
Золотистый				10-1	±5
Черный		0	0	1
Коричневый	1	1	1	10	±1	100
Красный	2	2	2	102	±2	50
Оранжевый	3	3	3	103		15
Желтый	4	4	4	104		25
Зеленый	5	5	5	105	0,5
Голубой	6	6	6	106	±0,25
Фиолетовый	7	7	7	107	±0,1
Серый	8	8	8	108
Белый	9	9	9

Нестандартная цветовая маркировка резисторов

Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Рис. 4Цветовая маркировка резисторов - нестандартная.

Кодовая маркировка отечественных резисторов

В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ...Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Рис. 5Кодовая маркировка.

Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Рис. 6Дополнительная информация о типе резистора.

Перемычки и резисторы с "нулевым" сопротивлением

Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с "нулевым" сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005...0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206...) маркировка обычно отсутствует либо наносится код "000" (возможно "0").

Рис. 7Перемычки и резисторы с нулевым сопротивлением.

Маркировка резисторов прецинзионных высокостабильных фирмы "PANASONIC"

Рис. 8Кодовая маркировка резисторов фирмы "PANASONIC"

Маркировка резисторов фирмы "PHILIPS"

Фирма "PHILIPS"кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя - количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Последний символ Номинал резистора

1	100...976 Ом
2	1...9,76 кОм
3	10...97,6 кОм
4	100...976 кОм
5	1...9,76 МОм
6	10...68 МОм
7	0,1...0,976 Ом
8	1...9,76 Ом
9	10...97,6 Ом
0	0 Ом
R	1...91 Ом

Рис. 9Маркировка резисторов фирмы "PHILIPS"

Таким образом, если на резисторе вы увидите код 107 - это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы "BOURNS"

Рис. 10А.Маркировка 3 цифрами

Первые две цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11В.Маркировка резисторов 4 цифрами

Первые три цифры указывают значения в Ом, последняя - количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

Первые два символа - цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ - буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код Значение Код Значение Код Значение Код Значение

01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Примечание: Маркировки А и В - стандартные, маркировка С - внутрифирменная.

Дата публикации: 25.06.2003

Сергей / 17.11.2017 - 13:38На резисторе написаном 334 это я так понял 330 ком.?Правильно или нет?
Николай / 13.03.2016 - 12:34Подскажите номинал резистора:первая полоска оранжевая вторая и третья черные четвертая золотая
Михаил / 20.02.2016 - 23:45попытка №2 красный,красный,серебристый,золотой,черный.
Михаил / 20.02.2016 - 23:41пожалуйста подскажите номинал резисторов красный,красный,серебристый,золотой,черный __второй__оранжевый,оранжевый,серебристый,золотой,черный.
сергей / 21.01.2016 - 11:01чёрный коричневый чёрный серый (или серебреный) золотой помогите какой наминал
Андрей / 18.11.2015 - 19:47Подскажите номинал резистора имеющего синюю,чёрную,серебристую,болотистую, зеленую полосы . Не мог найти в справочниках. Спосибо!
Геннадий / 27.10.2015 - 09:26!!! Опечатка в 1-й таблице! Вместо K(E) должно быть R(E)
Фидан / 01.06.2015 - 19:24Какой номинал резистора с полосками коричневый черный серебристый золотистый черный?
Дмитрий / 24.04.2015 - 18:41А бывают резисторы в 0.04 Ом. Мне на Эбу на форд надо. Братва на форуме не уверена то-ли 0.4, то-ли 0.04Ом. Плоские четырёхногие такие. Родные подкоптились. ничего не видно
ИЛЬНУР / 23.04.2015 - 16:43КАК ВЫГЛЯДяТ СОПРОТИВЛЕНИЕ: 3,3 кОм . 100 Ом . 33 кОм
Нестеренко Татьяна / 20.02.2015 - 18:26нужно сопротивление 100ом как выглядит
Николай / 18.07.2014 - 15:08подскажите пожалуйста какое сопротивление у резистора с полосками красный, серый, черный, золотой , черный??
Эдуард / 18.07.2014 - 05:07у меня 6 вольтный аккумулятор диод 3 вольта. какой резистор мне нужен?
Иван / 31.03.2014 - 19:19На серовато-голубовато-беловатом резисторе пять полос симметрично краёв - коричневая, серая, серебристая, золотистая, зелёная. Если пять, то три - номинал, но из них серебристая, это что за цифра? Если номинал только две, то должно быть вроде как четыре полосы. Вряд ли надо начинать с зелёной, т.к. следующей будет золотистая. Так каков же номинал, кто знает?
виктор / 05.03.2014 - 12:06подскажите номинал резистора 750 е
Сергей / 03.03.2014 - 06:09Помогите Пожалуйста ном. сопротивления: красный|черный|зелёный|золотистый|. Спасибо!
сс / 23.01.2014 - 01:52серебро,чёрный,золото,коричневый???
Александр / 06.01.2014 - 14:13А как маркируется 22 ком
жигит / 30.12.2013 - 07:56Какой наминал у этих цветов коричневый, красный, голубой, белый, голубой? Спасибо
Сашко / 30.11.2013 - 18:29Подскажите пожалуйста как выгледит 100 омный резистор

1 23456789 Вперед

Вы можете оставить свой комментарий, мнение или вопрос по приведенному вышематериалу:

01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

01	100	25	178	49	316	73	562
02	102	26	182	50	324	74	576
03	105	27	187	51	332	75	590
04	107	28	191	52	340	76	604
05	110	29	196	53	348	77	619
06	113	30	200	54	357	78	634
07	115	31	205	55	365	79	649
08	118	32	210	56	374	80	665
09	121	33	215	57	383	81	681
10	124	34	221	58	392	82	698
11	127	35	226	59	402	83	715
12	130	36	232	60	412	84	732
13	133	37	237	61	422	85	750
14	137	38	243	62	432	86	768
15	140	39	249	63	442	87	787
16	143	40	255	64	453	88	806
17	147	41	261	65	464	89	825
18	150	42	267	66	475	90	845
19	154	43	274	67	487	91	866
20	158	44	280	68	499	92	887
21	162	45	287	69	511	93	909
22	165	46	294	70	523	94	931
23	169	47	301	71	536	95	953
24	174	48	309	72	549	96	976

Калькулятор цветовой маркировки резисторов. Резистор золотой черный красный коричневый
