Этапы подключения трехфазного счетчика на 380 В. Подключение счетчика меркурий 230 трехфазного
Схема подключения счетчика Меркурий 230
Правильно подобранный счетчик позволяет вести технический учет мощности и расхода электричества, способствует экономному потреблению энергии. Различают однофазные и трехфазные, бытовые и промышленные приборы учета электроэнергии.
Трехфазные электросчетчики раньше использовали преимущественно в промышленных предприятиях для контроля над расходом электричества на производстве. Во многом этому способствовали надежность и повышенные технические характеристики таких приборов. Ныне они становятся актуальными и востребованными на дачных участках, загородных домостроениях и особняках. Схемы подключения счетчика Меркурий через трансформаторы тока достаточно сложны и требуют серьезного подхода.
Виды трехфазных электросчетчиков
Различают 3 основных вида данного типа устройств:
- Косвенного подключения. Этот тип прибора учета можно подключить к трехфазной сети при помощи трансформатора.
- Прямого соединения. В этом случае прибор подключается непосредственно к сети.
- Полукосвенного включения. Этот способ также подразумевает подсоединение с помощью трансформатора.
Если при установке однофазного счетчика применяется только одна принципиальная схема соединения, то для установки трехфазных устройств используется несколько различных способов подключения.
Особенности и преимущества прибора Меркурий 230
Электросчетчик Меркурий 230 АМ и другие его модификации служат для измерения, хранения и выведения на ЖКИ (жидкокристаллический индикатор) данных о потребляемой электроэнергии за отчетный период времени. Соединение устройства может осуществляться как через трансформаторы тока, так и посредством прямого включения к линии электросети.
Однофазные и трехфазные приборы учета электроэнергии отличаются по величине подключаемого напряжения. Если напряжение сети для однофазного счетчика равняется 220 В, то трехфазного оно составляет 380 В.
Преимущества трехфазного счетчика заключаются в следующем:
- существенной экономии электроэнергии в ночное время — до 50%;
- повышенном классе точности — погрешность прибора составляет 2-2,5%;
- средней наработке на отказ, достигающей до 150 тысячи часов;
- долговечности — срок эксплуатации устройства достигает 30 лет;
- в наличии встроенного электросилового модема, отвечающего за экспорт данных.
К недостаткам можно отнести довольно-таки внушительные габариты и сложность монтажа прибора. В зависимости от типа оборудования подключить их можно различными способами.
Схемы подключения
Способы монтажа счетчика Меркурий 230 АМ и однофазных аппаратов во многом схожи. Но есть множество различий и сложностей при установке трехфазных устройств, поэтому их выпускают со схемой монтажа, расположенной на обратной стороне корпуса.
Правильная установка счетчика требует строгого соблюдения последовательности соединения проводов, отличающихся цветом изоляционного покрытия. Для трехфазной сети фаза А может быть выделена синим или голубым цветом, фаза В — оранжевым или коричневым, фаза С — фиолетовым, а нейтральная или нулевая фаза — зеленым.
Для аппаратов типа Меркурий 230AM, 230AR, 230ART, 230ART2 можно отметить следующие способы монтажа:
- путем прямого подсоединения;
- при помощи 2-х или 3-х трансформаторов тока;
- к 3-х проводной сети посредством 2-х трансформаторов напряжения и 2-х трансформаторов тока;
- путем соединения к 3-х или 4-х проводной сети по 3 трансформатора напряжения и тока.
Прямое включение аппарата подразумевает непосредственное соединение к сети с напряжениями 220 и 380 В. Схемой подключения трехфазного счетчика Меркурий предусмотрена также установка УЗО (устройство защитного отключения) и ОПН (ограничитель перенапряжения нелинейный).
Косвенное подключение
Этот способ подключения счетчика Меркурий 230 через трансформаторы тока способствует проведению учета затрат энергии на генераторах электрических станций. Здесь трансформаторы располагаются на отходящих от генератора шинопроводах. Клеммы передают информацию на счетчик, фиксирующий объем производимого электричества. Передача электроэнергии осуществляется через распределительные устройства и линии электропередач.
Прямое подключение
Схема прямого подключения счетчика Меркурий 230 является самой простой и требует только правильного подсоединения входящего и выходящего кабеля в нужные клеммы прибора. Если для фазы А клемма №1 является входом, клемма №2 — выходом, то фазы В, С и ноль последовательно подключаются к гнездам под номерами с 3-го по 8-е.
Полукосвенное включение
Этот вариант применяется для объектов энергопотребления мощностью более 60 кВт. Трансформаторы тока, используемые для подключения по этой схеме, имеют электрические провода взамен первичных обмоток. Прибор проводит фиксацию напряжения, появляющегося во время протекания электричества по вторичной обмотке. Счетчик Меркурий 230 АМ можно подключить по различным схемам косвенного соединения.
Последовательность включения по клеммам электросчетчика следующая:
- 1, 2 и 3, соответственно, вход, конец измерительной обмотки и выход фазы А;
- 4, 5 и 6 — вход, конец измерительной обмотки и выход фазы В;
- 7, 8 и 9 — вход, конец измерительной обмотки и выход фазы С;
- 10 и 11 — вход и выход фазы «0».
Значительного облегчения установки аппарата можно добиться путем применения полукосвенного подключения трансформаторного тока по схеме «звезда». Наряду с этим уменьшается количество проводов, точность токовых показаний сохраняется, хотя несколько усложняется внутренняя схема подключения.
Заключение
Из-за небольших габаритов, экономичности в плане потребления энергии, приборы учета электроэнергии Mercury 230 AM применяются в средних и малых предприятиях, бытовом секторе. Установка устройств несложна, так как схема подключения имеется на корпусе оборудования. Дополнительные удобства при эксплуатации предоставляет вынос пломбы наружу.
okommunalke.ru
схема подключения, трансформаторы тока, как подключить Меркурий 230 через трансформаторы
Трехфазный счетчик можно приобрести в специализированном магазине Схема подключения устройства, как трехфазный счетчик, не проста, как может показаться, но в частном доме своими руками это вполне возможно. Стоит определиться, какой именно счетчик будет подключен – однофазный или трехфазный. Первые станут отличным вариантом сети, в которой 220 вольт, трехфазные – с напряжением 380В. Отличается высоковольтный аппарат тем, что к нему можно подключить большее количество бытовых приборов и подходит для монтажа в загородном доме.
Особенности подключения трехфазных счетчиков
Устройство трансформаторного короба достаточно сложное. Трансформаторы позволяют провести электричество в дома и здания, именно такой преобразователь тока предотвращает образование возгораний и скачки в сети.
Выбрать трех фазного вида можно из 3 видов.
- Устройство, посредством, которого проводится учет электроэнергии прямого включения можно подключать к сети с напряжением в 220-380В. Обладают пропускной способностью до 60 кВт, а максимальный ток может достигать 100А. К ним можно провести монтаж проводов, у которых сечение составляет 15 м2.
- Можно подключить счетчики, в которых полукосвенное включение, требуется питание за счет соединения с трансформатором, подойдут для сети с большой мощностью.
- Установка счетчиков, в которых косвенное, в отличие от непрямого напряжения, можно подсоединить через трансформатор напряжения и тока.
Последние монтируют на крупных промышленных предприятиях, где присутствует высоковольтное соединение. Если, при использовании трансформатора измерительного вида, количество вторичного напряжения составляет порядка 100В, то счетчик должен быть соответствующего класса.
Трансформатор нужно выбирать с значением полной мощности.
При потребляемом напряжении в 5 ВА, активной мощности – 2В, и при номинально-максимальном токе в 5-10, 5-50, 5-100А должна присутствовать полная характеристика потребляемого тока не более 0,2А при том условии, что проводится трансформаторное подключение или непосредственная регистрация и учет активной энергии.
Необходимость трансформаторов тока для электросчетчиков
Чтобы подключить счетчики прямого или непосредственного включения, нужно правильно использовать схему, которая схожа для однофазного устройства. Качественные устройства, независимо, для какого напряжения они предназначены
Например, в 100 или 230-231В, имеют схему в виде картинки на обратной стороне крышки, по которой проводится монтаж.
Ошибка многих людей состоит в том, что при выборе такого особенно важного устройства, как электрический счетчик, они стараются сэкономить, однако на этом оборудовании экономия может обернуться такой проблемой, как поломка, отсутствие выполнения нужных функций, а также вовсе невозможность контролировать распределение сети.
Самое главное – это подключать, соблюдая указания по цвету проводов и их счету:
- Желтого – вход, а фаза А;
- Желтого – выход, фаза А;
- Зеленого – вход, а фаза В;
- Зеленого – выход, а фаза В;
- Красного – вход, а фаза С;
- Красного – выход, а фаза С;
- Синего – ноль, ввод провод;
- Синего – ноль, выход.
Можно выбирать устройство по классу мощности, который может быть от 0,2 и до 2,5. Чем выше данный показатель, тем большей погрешностью будет обладать устройство. Для жилого помещения оптимальным вариантом будет аппарат класса 2, у которого присутствует номинальная частота в 50Гц, а вторичное напряжение составляет порядка 100В.
Почему стоит проводить подключение 3 фазного счетчика
У электросчетчиков трехфазного типа отличия в преимуществах, причем независимо от того, какая модель будет выбрана, например, Меркурий.
Преимущества в возможности:
- Экономить, так как эти изделия имеют определенные тарифы, ночной и дневной, за счет чего, ночью расход в 2 раза меньше.
- Выбирать модель от личных предпочтений и тока.
- Выбирать изделия для частного дома и промышленных предприятий.
- Отслеживать динамику изменения напряжения за прошедшие сутки.
- Встроенного электросилового модема – можно экспортировать показатели силовой сети.
При работе с электрическими приборами, стоит использовать индикаторные отвертки, резиновые перчатки. Помимо этого, в пределах рабочего места исключено наличие воды, чтобы при обрыве провода при включении не произошло удара током мастера. Не менее важно исследовать диапазон температурного показателя, и чем он будет больше, тем, соответственно, лучше. Средним значением является разбег в пределах -20 +50 ᵒС.
Трехфазный счетчик имеет компактные размеры и длительный срок эксплуатации
Срок эксплуатации устройства должен составлять как минимум 40 лет, а количество межпроверочного интервала 5-10 лет.
Очень полезно будет, если устройство будет обладать электросиловым модемом, за счет которого проводится экспорт показателя по силовой энергии. За счет журнала событий можно отслеживать те моменты, когда происходили скачки напряжения.
Нюансы подключения счетчика через трансформаторы тока
Для подключения стоит использовать вводной автоматический выключатель трехфазного вида, в котором могут содержаться 3 и 4 контакта. Важно заметить, что заменять это устройство на однополюсный категорически запрещено, так как процесс коммутации в фазных проводах проводится одновременно.
Трехфазный счетчик имеет подключение:
- В 1, 2 – вход и выход первой фазы.
- Аналогичным образом провод 3 и 4 – 2 фаза.
- 5, 6 провода – это 3 фаза.
- 7 – это выход нулевого провода потребителя напряжения.
Должно присутствовать заземление, для которого создается отдельная колодка – совмещение провода РЕN или РЕ. Оптимальным вариантом будет сделать разделение на 2 провода. Подключение электросчетчика должно проводиться поэтапно и по технологии.
Осуществлять замену нужно при неисправности автомата, выбирать время для монтажа нового устройства лучше дневное, чтобы не использовать фонарики и не упустить важного момента.
Перед работами с электричеством, нужно снять напряжение за счет смены положения переключателя. Далее демонтируется старый счетчик. Чтобы не было проблем с переключением старого оборудования на новое, нужно выбирать соответствующую модель по параметрам и мощности.
Сколько можно и как подключить трехфазный счетчик
Чтобы поменять электросчетчик, предварительно потребуется выбрать само устройство. Оптимальным вариантом будет обратиться к специалисту, который сможет подобрать аппарат, в соответствии с требованиями дома или любого другого учреждения.
Однако, при желании осуществить весь процесс самостоятельно, стоит исследовать азы выбора аппарата и его монтажа, чтобы избежать проблем при последующей эксплуатации.
Есть ряд критериев, по которым нужно выбирать счетчики и их оставлять без внимания категорически запрещено. Сначала нужно разобраться с тем, как именно будет проводиться его подключение. А именно, посредством трансформатора или же напрямую к сети.
Время от времени счетчик следует отдавать на диагностику
Этот момент определяется за счет максимального уровня тока:
- Счетчик, у которого присутствует прямое включение, ток порядка 5-60/10-100А.
- С полукосвенным подключением – 5-7,5/5-10А. По этим показателям можно подобрать счетчик.
- Если ток составляет 5-7,5А, то оборудование должно быть только с такими же показателями, причем не больше не меньше.
Помимо этого, нужно обратить внимание на то, присутствует ли профиль мощности и внутренний тарификатор. Именно посредством тарификатора можно регулировать автоматически нагрузку и снижать уровень потребляемого напряжения. За счет профиля, происходит фиксирование и регистрация, а также сохранение значений мощности за определенный отрезок времени. Экономия может быть в самом аппарате, а если быть точнее, то в тарифном плане, о котором написано ранее.
По этому признаку можно разделить агрегаты на:
- Однотарифный;
- Двухтарифный;
- Многотарифный.
Выгода будет состоять в том, что двухтарифные устройства ночью считают потребление электроэнергии в 2 раза меньше, чем есть на самом деле. К тому же, в ночное время практически не используется бытовая техника, а потому монтаж такого изделия будет очень кстати.
Подключение счетчика через трансформаторы тока (видео)
Самое главное – это не нарушать технологию, не браться за замену, если нет надлежащего опыта работы, инструмента и тем более нового устройства. Электричество, достаточно опасная вещь, и шутки с ней плохи, что может обернуться пожаром и потерей не только имущества, но и жизни.
Добавить комментарий
6watt.ru
| Отредактированно: 16 Фев 2012 | |||||||||||||||||||||||||||||||||||||
Схема непосредственного подключения счетчика
Схема подключения счётчика Меркурий 230 с помощью трёх трансформаторов тока:
Схема подключения счётчика Меркурий 230 с помощью двух трансформаторов тока:
Назначение зажимов вспомогательных цепей счётчика
Схема двухэлементного включения счетчика
| |||||||||||||||||||||||||||||||||||||
| Категория: Счетчики учета электрической энергии | Добавил: электрик | |||||||||||||||||||||||||||||||||||||
| | Рейтинг: 5.0/20 | |||||||||||||||||||||||||||||||||||||
www.reg35.com
Схема подключения меркурий 230 art 01
Схемы подключения → Схемы техники Назначение зажимов вспомогательных цепей счетчиков Меркурий 230
Счетчики предназначены для учета активной и реактивной электрической энергии и мощности в одном или двух направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.
Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью трех трансформаторов тока
Схема подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2 с помощью двух трансформаторов тока
Схема непосредственного подключения счетчиков Меркурий 230 AM, 230 AR, 230 ART, 230 ART2
Схема подключения счетчика Меркурий 230 к трехфазной 3х проводной сети, с помощью двух трансформаторов напряжения и двух трансформаторов тока.
Схема подключения счетчика Меркурий 230 к трех фазной 3х или 4х проводной сети, с помощью трех трансформаторорв напряжения и трех трансформаторов тока.
shemy-podklyucheniya.ru
Подключение счетчиков Меркурий к ПК. Меркурий 221
Сегодня мы постараемся рассмотреть вопрос подключения счетчиков Меркурий к персональному компьютеру используя последовательный интерфейс и преобразователь интерфейсов Меркурий 221.Меркурий 221» представляет собой преобразователь интерфейса USB в CAN/RS-232/RS485 и обратно (т.е. для подключения к ПК может использоваться только интерфейс USB ), и предназначен для подключения к персональному компьютеру одного или нескольких электросчетчиков “Меркурий ”со встроенными интерфейсами CAN/RS-485
 |
| Рис 1. Назначение клемм преобразователя. |
В преобразователе интерфейсов имеется перемычка X4 (Рис. 2), которая предназначена для аппаратного отключения «Эхо» ( Эхо – сигнал запроса который может быть принят за сигнал ответа, т.е. передатчик и приемник, разнесенные в преобразователе, могут работать таким образом, что приемник получив сигнал отправленный передатчиком для счетчика посчитает этот сигнал за ответ)
Наличие перемычки ни как не зависит от типа интерфейса в счетчике, она лишь влияет на выбор интерфейса в программе опроса «Конфигуратор счетчиков Меркурий 230» и на необходимость установки галочки ECHO в программе «Конфигуратор Универсальный»
Если перемычка в преобразователе установлена (или просто преобразователь после покупки не открывался и перемычка не удалялась), то в программе Универсальный конфигуратор" необходимо установить галочку ECHO. А в программе Конфигуратор счетчиков Меркурий 230" выбрать интерфейс CAN, даже если используется счетчик с интерфейсом RS-485. |
| Рис. 2 Перемычка Х4 преобразователя интерфейсов |
Шаг 1.
Подключить преобразователь Меркурий 221 к Компьютеру.
Для подключения к ПК преобразователь интерфейсов оснащен интерфейсом USB. После подключения преобразователя к порту USB компьютера операционная система попытается найти и установить драйвер.
 |
Рис. 3 Сообщение Windows 7, об установке драйвера. |
Если автоматически Windows не удастся найти драйвер то скачать его можно здесь:
После подключения на преобразователе должен загореться красный индикатор и будет гореть до установки драйвера и эмуляции COM порта. Проверить успешность установки драйвера можно также при помощи диспетчера устройств. Диспетчер устройств запускается одним из следующих способов:
1. В командной строке, поле Выполнить или поле Найти программы и файлы (меню Пуск для Win 7) ввести следующую команду: mmcdevmgmt.msc
2. Кликнув правой кнопкой мыши по значку или кнопке Мой компьютер и выбрав в открывшемся контекстном меню пункт Свойства, далее выбрать пункт Диспетчер устройств ( для WindowsXP после открытия окна свойств выбирается вкладка Оборудование и даллее кнопка Диспетчер устройств)
 |
Рис. 4 Окно «Диспетчера устройств». |
Шаг 2.
Подключить преобразователь Меркурий 221 к счетчику.
1. Схема подключения с внешним источником питания. Эта схема применяется для счетчиков требующих внешнего питания интерфейсов и чаще всего не одного, а группы таких счетчиков. Выбор источника питания при этом должен быть обусловлен диапазоном допустимого напряжения 5 – 9В и потребляемым одним счетчиком током в 30 мА.
 |
| Рис. 5 Схема подключения с внешним источником питания 5 В постоянного напряжения. |
2. Схема подключения счетчиков с внешним питанием интерфейсов от преобразователя Меркурий 221.
Сам преобразователь может выступать источником питания для интерфейса счетчиков. Внешнее питание интерфейса требуется для следующих счетчиков: Трехфазные счетчики Меркурий 230, которые не имеют в своей маркировке литеры “S”, Однофазных счетчиков Меркурий 200, Однофазных счетчиков Меркурий 206, которые не имеют в своей маркировке литеры “S”, остальные модели счетчиков оснащенные последовательным интерфейсом CAN или RS-485 имеют встроенный источник питания и дополнительное питание требуется только в случае выхода из строя внутреннего источника.
 |
| Рис. 6 Схема подключения с питанием интерфейса от преобразователя Меркурий 221 |
3. Схема подключения для счетчиков оснащенных внутренним источником питания.
 |
| Рис. 7 Схема подключения для счетчиков со встроенным источником питания. |
Шаг 3.
Включить счетчик.
Большинство счетчиков для программирования требуют подачи на них номинального напряжения 220 или 220*380 В. Не требуется обязательной подача основного напряжения только на счетчики Меркурий 230 с литерой “D”в маркировке. Для таких счетчиков можно использовать резервное питание – 5,5 – 9В поданное на клеммы 23(+) и 18(-), этого достаточно, чтобы включить счетчик без подачи основного напряжения. Для счетчиков Меркурий 233 желательно подавать трехфазное питание, т.к. интерфейсные модули этих счетчиков питаются от линейного напряжения, (в частности GSM модем питается от клеммы 5 и 8, при условии что он установлен в правом слоте, а RS-485 от 2 и 5, при условии что он установлен в левом слоте). Если подать трехфазное питание на счетчик нет возможности, то можно выйти из положения подачей фазного напряжения на клеммы от которых питается требуемый модуль. Меркурий 233 модификации 00 и 03 оснащаются резервным питанием величина которого составляет 230В. Для включения Меркурий 230 в однофазную сеть достаточно подать фазное напряжение на клеммы 10 и 7
Шаг 4.
Запустить программное обеспечение «Конфигуратор Универсальный»
Скачать и запустить программное обеспечение «Конфигуратор счетчиков Меркурий - Универсальный» можно сделать по ссылке: http://www.incotexcom.ru/download/konfigurator1_7_78.zip |
| Рис. 8 Окно программы «Конфигуратор Универсальный» |
Шаг 5.
Откройте канал связи со счетчиком.
Для настройки соединения в программе Конфигуратор необходимо: 1. Выбрать тип счетчика.
 |
Рис. 9Выпадающий список доступных к выбору моделей счетчиков. 2. Указать сетевой адрес |
 |
| Рис. 10 Поле ввода сетевого адреса. |
Сетевой адрес определяется как:
Для счетчиков Меркурий 200– шесть последних цифр заводского серийного номера
Для счетчиков Меркурий 230, Меркурий 231 и Меркурий 233 – три последние цифры заводского номера или две последние цифры в случае если три последние образуют число более 240. Если Последние цифры получаются нули, то сетевой адрес «1». Универсальный адрес: «0» - для всех счетчиков, но пользоваться им можно если к преобразователю подключен только один трехфазный счетчик Меркурий.
Для счетчиков Меркурий 203.2Т и Меркурий 206 – все восемь цифрсерийного номера.Нулевой адрес, как у трехфазных, они не поддерживают.
3. 3. Выбрать тип интерфейса
 |

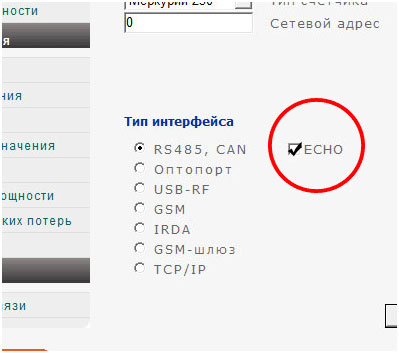

| Рис. 11 Радиокнопка выбора типа интерфейса |
В данном случае, используя преобразователь интерфейсов Меркурий 221 мы указываем последовательный интерфейс (CAN или RS-485), галочка ECHO устанавливается в зависимости от наличия перемычки в преобразователе (см выше).
4. 4. Указываем настройки COMпорта, которые включают в себя следующие параметры:
 |
| Рис. 12 Настройки порта |
Номер порта – указывается в соответствии с номером указанным в диспетчере устройств.
Скорость обмена – с завода на всех счетчиках скорость обмена программируется равной 9600 бод. Значение может быть иным если производилось соответствующее программирование данного параметра после покупки.
Остальные значения: Контроль четности, Время ожидания ответа, Системный таймаут и множитель системного таймаута рекомендуется оставить по умолчанию.
5. Для трехфазных счетчиков также требуется указать пароль уровня доступа, с здесь6. Кликнуть по кнопке «Соединить»
 |
| Рис. 13 Кнопка для открытия канала связи со счетчиком. |
В случае успешного открытий канала связи программа перейдет на вкладку «Служебная» и отобразит параметры и установки опрашиваемого счетчика
В случае успешного соединения откроется вкладка со служебной информацией, на которой отображаются все характеристики и параметры счетчика
incotex-support.blogspot.com
Подключение трехфазного счетчика своими руками
Обычно в жилых домах и квартирах используется монтаж однофазного электрического провода, так как он соответствует оптимальной мощности для обычного потребителя. Однако не редко возникает необходимость сделать подключение различного электрического оборудования для трехфазной сети. Схема подключения трехфазного счетчика электроэнергии имеет свои особенности, которые мы рассмотрим в этой статье.
Особенности трехфазного счетчика
Схема подключения трехфазного электросчетчика рассчитана на электрическую линию с напряжением в 380 вольт. Для однофазной системы применяется подключение соответствующих моделей. Так как их конструкция и назначение разные, то их замена исключается.
Слишком большая нагрузка в сети с однофазной проводкой может привести к значительным перепадам напряжения в сети. Если не будет установлено защитное оборудование в трансформаторе, тогда это может привести к поломке дорогостоящей бытовой техники. При использовании трехфазной сети, риск скачков напряжения снижается.
Какой тип выбрать
Счетчики трехфазного питания могут иметь прямое и косвенное включение. Косвенное включение применяется в тех случаях, когда учет электроэнергии проходит под высокой нагрузкой. Подключение же будет проводиться посредством тока трансформатора.
Прямое подключение к току наиболее распространено в быту. Такой способ используется в жилых квартирах, частных домах, гаражах, мастерских и прочих помещениях, где значение нагрузки тока не превышает номинальное в 100 ампер. Максимально допустимая мощность при прямом включении – до 60кВт. Подключение счетчика электроэнергии на трехфазную линию осуществляется через трансформатор на DIN-рейку, которая рассчитана на три крепления устройства.
Видео “Подключение счетчика на 3 фазы”
Подключение
На примере рассмотрим установку трехфазного счетчика электроэнергии Меркурий 231 к соответствующей электрической линии. Через трансформатор должен проходить силовой кабель для переменного тока. На схему подсоединения не будет зависеть наличие заземляющего контакта, так как он не будет проходить через само считывающее устройство.Будет осуществляться более универсальное, прямое включение прибора по напряжению и току к цепи трансформатора и основной силовой линии, от которой питаются вся электрическая техника в помещении или доме.
Модель Меркурий 231 является электронным трехфазным счетчиком электроэнергии для сети с напряжением от 230 до 400 вольт и номинальной силе тока от 5 до 60 ампер. Меркурий 231 имеет 1ый класс точности в соответствии с ГОСТ стандартами, монтированный электронный интерфейс для импульсного выхода тока и особый IrDA (инфракрасный порт). В счетчике Меркурий 231 встроенные датчики тока являются специальными трансформаторами, а для напряжения – резистивные элементы. Их сигналы выходят на преобразователь микроконтроллера, затем проходят оцифровку и значения выводятся на экран. Благодаря такой конструкции, Меркурий 231 имеет более высокую точность, чем индукционные считывающие устройства.
Меркурий 231 имеет 8 клемм для подсоединения проводов с переменным током. Через первые три пары будут проходить фазы силового провода. Каждая пара рассчитана на вход и выход. Через вторую клемму Меркурия 231 осуществляется подсоединение фазы А основного силового провода, который будет питать электроэнергией приборы. Если будет подключено устройство защитного отключения, то отходящие от него фазы А, В, С будут проходить через счетчик. К первой клемме первой пары будет подключен провод для соединения с контактом от трансформатора.
Точно такой же порядок должен соблюдаться при включении фазы В и С через другие клеммы, а также нулевого рабочего проводника («ноль»). Только нужно учесть, что вторая клемма последней пары, которая рассчитана на рабочие нули не подключается к однополюсным автоматическим выключателям. На схемах подключения защитного оборудования и других устройств на трехфазную сети фазы А, В и С отображены желты, зеленым и красным цветом соответственно. Нулевой рабочий проводник изображен синим цветом. Клеммы и винты нумеруются арабскими цифрами.
Если подключение счетчика осуществляется на электрической линии переменного тока с предусмотренным заземляющим проводом, то жила не должна проходить через само считывающее устройство. В такой ситуации она будет подсоединяться к трансформатору, без промежуточного прохождения через автоматические выключатели или стабилизаторы напряжения.
Процесс подсоединения проводов силового кабеля должен осуществляться с обесточенной электрической сетью. Схема прямого включения трехфазного счетчика электроэнергии Меркурий 231 к трансформатору достаточно простая, но требует большой внимательности. Нельзя допустить неправильное соединение, так как может перегореть плата или возникнет короткое замыкание на линии, если не будет установлено защитное оборудование.
Обычно счетчик закрепляется в распределительном щитке. Электронные образцы трехфазных устройств имеют значительно меньший вес и размеры, в отличие от индукционных конструкций. К модели Меркурий 231 прилагается инструкция по установке, но лучше, чтобы эту работу выполнял специалист, так как существует множество нюансов, о которых при установке следует знать.
В условиях повышенной влажности или большого скопления пыли или в местах доступных посторонним лицам, считывающее оборудование устанавливают в защитный металлический короб, который закрывается на замок. Прозрачное окно позволяет постоянно иметь доступ к показаниям счетчика.
Пуско-наладка
К пуско-наладочным работам нужно отнести выполнение различных задач, для подготовки к монтажу и проверки системы. В первую очередь нужно написать заявление организации, через которую осуществляется энергоснабжение вашего дома или многоэтажного здания. Так как проведение трехфазной установки, подключение электрического счетчика требует одобрения специализированных структур, то перед началом монтажа нужно получить разрешение. Компания выделяет специалиста, который и должен осуществлять подключение данного устройства через трансформатор.
Такой подход является обычным требованием всех организаций, а также продиктован техникой безопасности при работе с электрикой. Непрофессиональная установка считывающего прибора может очень дорого вам обойтись. После подключения проводится проверка всей системы энергоснабжения к конечному потребителю при помощи специальных приборов. Когда все сделано трехфазный счетчик пломбируется особой биркой компании. Если пломба будет нарушена, то это может повлечь за собой штраф.
Видео “Обучающий ролик подключения трехфазного ролика”
Чтобы выполнить данное подключение по всем правилам, достаточно посмотреть следующее видео. В нем собраны практические полезные советы.
otoke.ru
| Содержание:
В самом начале практического использования электроэнергии, учет ее потребления определялся по количеству приборов и оборудования, установленных на конкретном объекте. Если быть более точным, то для расчетов принималась во внимание их суммарная мощность. Постепенно стали появляться приборы учета в виде счётчиков, без которых подключение электричества потребителям стало невозможным. Они способны очень точно определять объем потребленной электроэнергии и выполнять расчеты по ее оплате. В статье рассмотрим схему подключения счетчика Меркурий 201. При наличие опыта подключение по представленной ниже схеме возможно выполнить своими руками или воспользоваться услугами квалифицированных специалистов. Технические характеристикиПриборы учета электроэнергии Меркурий 201 устанавливается в сетях, рассчитанных на 220 вольт. Подобные однотарифные устройства применяются в жилых помещениях, офисах, общественных зданиях, объектах коммерческого назначения. В современных частных домах чаще всего устанавливается трехфазный счетчик. Счетчик Меркурий 201 завоевал широкую популярность у потребителей, благодаря своим качествам и техническим характеристикам:
Основным условием нормальной эксплуатации приборов учета электроэнергии является их надежное крепление в местах с надежной защитой от механических повреждений, атмосферных и других агрессивных воздействий. Прибор может эксплуатироваться в температурном диапазоне от минус 55 до плюс 40 градусов Цельсия. При высоких напряжения приборы учета подключаются с помощью трансформаторов тока. Перед установкой необходимо проверить класс точности, указанный в паспорте. У счетчиков Меркурий 201 он равен 1. Сам прибор должен быть обязательно опломбирован заводом-изготовителей. На пломбу наносится дата изготовления, а на корпус устройства наносится клеймо госповерки, подтверждающее соответствие всем нормативным требованиям. Правила подключенияПеред тем как устанавливать и подключать прибор учета электрической энергии, следует внимательно изучить его технический паспорт, руководство по эксплуатации, определиться со схемой подключения. Это поможет в решении задачи, как подключить счетчик Меркурий 201. Клеммник однофазного счетчика состоит из 4 контактов различного назначения:
Все перечисленные провода рекомендуется подключать в той же последовательности. Предварительно следует изучить их маркировку и расцветку. Перед началом подключения система подачи питания должна быть обесточена. С этой целью отключаются автоматы, пробки или рубильники, установленные между главной линией и прибором учета электроэнергии. В случае отсутствия отключающих устройств, необходимо отключить саму магистральную линию в щитке на лестничной площадке. Если напряжение превышает нормативное, выполняется подключение счетчика Меркурий через трансформаторы тока. После подключения все провода нужно аккуратно сложить под клеммной крышкой в ячейки. После этого крышка плотно прикручивается к корпусу счетчика. После этого представитель электроснабжающей организации проверяет и опломбирует устройство. Подключенное состояние подтверждается горящей красной лампочкой-индикатором. Монтаж и подключениеЭлектросчётчики Меркурий 201 устанавливаются в щиток и подключаются по стандартной схеме, размещенной под крышкой, закрывающей клеммы. Более точный порядок подсоединения может быть указан в приложенной технической документации. Он может существенно отличаться, например, подключение трехфазного счетчика Меркурий 230 осуществляется совершенно по другой схеме. Процесс подключения счетчика Меркурий достаточно простой и выполняется в несколько этапов:
Кроме подключения электросчетчика в общую цепь обязательно включаются автоматические выключатели, защищающие прибор учета электроэнергии от сетевых перенапряжений. Защитные устройства устанавливаются перед вводом линии, подающей напряжение к счетчику. Если же защиту в виде автомата установить после прибора учета, то при больших перепадах напряжения он быстро выйдет из строя. При высоких напряжениях выполняется подключение счетчика Меркурий 230 через трансформаторы тока. Нормативная документация предусматривает установку лишь одного автомата на проводник фазы. Однако модель защитного устройства лучше использовать двухполюсную, чтобы отключался не только подающий проводник, но и нейтральный. Таким образом, все подключение вначале осуществляется к вводному автомату, а уже потом подводятся для подключения к электросчетчику. Самое главное правило, которое должно соблюдаться при соединениях, это правильное расположение проводов, особенно, когда используется схема подключения трехфазного счетчика. Сверху автомата и счетчика подключаются входные кабели, а в нижней части – проводники, идущие к нагрузке. В будущем при ремонте или замене приборов это позволит избежать путаницы при новых подключениях. |
electric-220.ru
Карта сайта
г.Краснодар, ул.Симферопольская дом 5, офис 9
8 (989) 212 27 02
8 (861) 260 24 40
