Здравствуйте, уважаемые гости сайта «Заметки электрика».

Сегодня статья будет посвящена такому неотъемлемому устройству, как ограничитель мощности (ОМ).

Вы спросите почему неотъемлемому?

Да потому, что в настоящее время из-за недостатка мощностей в городских сетях (да и не только в городских) необходимо ограничивать мощность вновь подключаемых абонентов сети, чтобы не перегрузить окончательно питающий трансформатор или питающую линию.

Первый раз с этим столкнулся около 1,5 лет назад, когда на магазин по техническим условиям энергоснабжающей организации требовалось установить ограничитель мощности с уставкой в 3 (кВт). Нет я не ошибся, именно 3 (кВт). Кстати, по этому же условию, вводной кабель на магазин (ВВГнг) был рассчитан на сечение 10 кв.мм (видимо с учетом на будущее расширение мощностей).

Назначение и применение

Ограничитель мощности необходим для контроля потребляемой мощности, и в случае превышения заданной уставки по мощности (в моем случае про магазин 3 кВт), отключать потребителя.

Также ограничитель мощности используют для защиты электропроводки и несанкционированного подключения посторонних потребителей к Вашей сети.

Применяются ограничители мощности как в трехфазных, так и в однофазных сетях.

Отключение потребителя происходит не сразу и не мгновенно, а через промежуток времени, выдержка которого устанавливается на ограничителе мощности. Уставка по времени на отключение потребителя может находиться в пределах от нескольких секунд до нескольких минут. Все зависит от типа применяемого ограничителя мощности.

Также ограничители мощности снабжены функцией повторного включения потребителя. Повторное включение происходит после определенного времени, которое настраивается и находится в пределах от нескольких секунд до нескольких минут, в зависимости от возможностей и типа ограничителя мощности.

Ограничитель мощности ОМ-110

Чтобы плавно перейти от теории к практике, давайте рассмотрим конкретный тип ограничителя мощности.

В качестве примера возьмем однофазный ограничитель мощности ОМ-110.

Опыт работы с данным ограничителем мощности у меня имеется, особых нареканий к нему нет.

Ограничитель мощности или реле ограничения мощности ОМ-110 применяют для контроля мощности, соответственно в однофазной сети. Контролировать мощность можно, как чисто активную, так и полную, с пределом от 0 — 20 (кВт) или 0 — 20 (кВА).

С помощью  потенциометров на лицевой стороне ограничителя настраивается уставка по мощности.

Повторю, что уставка по мощности должна быть указана в техническом условии на подключение к электрической сети.

Там же находятся потенциометры регулировки выдержки времени на отключение и повторного включения. К ним мы еще вернемся.

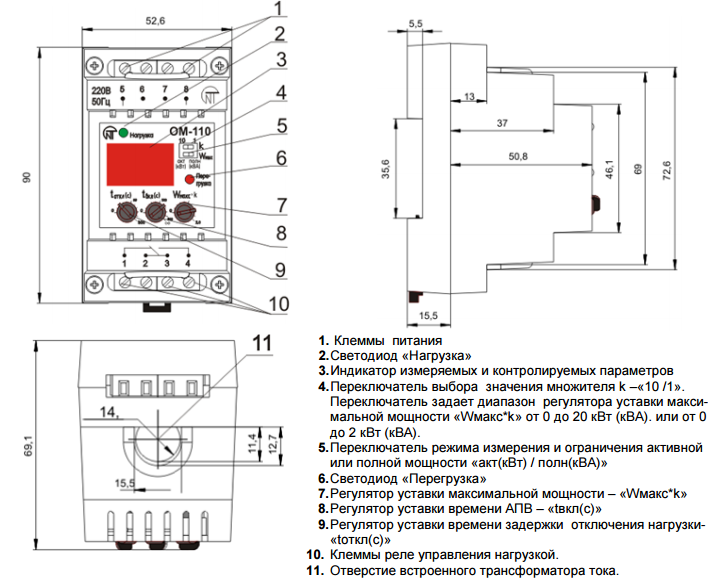

Основные технические характеристики ОМ-110

Основные технические характеристики ограничителя мощности ОМ-110 я отдельно описывать не буду, а приложу фотографию с его паспорта.

Подключение ограничителя мощности ОМ-110

Скажу сразу, что  однофазный ОМ-110 должен работать ТОЛЬКО через контактор.

В этом и заключается основная ошибка его подключения. Неопытные электрики подключают это устройство на прямую. С чем я и столкнулся несколько дней назад.

Как правильно подключить ОМ-110?

Схема подключения однофазного реле ограничения мощности ОМ-110 представлена на рисунке ниже (из паспорта).

Для наглядного представления схемы подключения однофазного ограничителя мощности ОМ-110, я использую свой стенд для проверки реле (РП-23, РП-25 и др.) и схем релейной защиты. Вы наверное уже с ним знакомы из предыдущих статей.

Для измерения тока в контролируемой цепи, ОМ-110 имеет встроенный трансформатор тока, через отверстие которого необходимо протянуть проводник силовой цепи (фазный или нулевой).

Контроль напряжения и питание цепей управления осуществляется от напряжения сети.

Для удобства подключения с помощью зажимов типа «крокодил» к клеммам ограничителя мощности ОМ-110 — использую удлиненные шпильки.

Выходную цепь реле 3-4  пока не подключаю. К ней приступлю при сборке щита учета.

Принцип работы реле ограничения мощности ОМ-110

Подключаем ограничитель мощности ОМ-110 согласно вышеперечисленных схем. Получается следующее:

В моем примере щит учета будет располагаться на самой опоре.

По техническому условию энергоснабжающей организации, необходимо ограничить мощность потребителя при достижении 7 (кВА).

Выдержка времени на отключение потребителя и его повторного включения не оговорена и я ее установил самостоятельно, тем более, что ее откорректировать не составит труда прямо с лицевой стороны ограничителя мощности.

Настоятельно рекомендую прочитать статью на тему: «Электросчетчик на улице. Законно ли?».

У реле ограничения мощности ОМ-110 возможно контролировать потребляемую мощность, как активную, так и полную (разницу я думаю Вы наверное понимаете). Это осуществляется переключателем «Wмакс». В моем примере необходимо контролировать полную потребляемую мощность, поэтому переключатель ставлю в положение «кВА».

Переключатель «К» ставлю в положение 10. Этот множитель расширяет диапазон реле ограничения мощности от 0 — 20 (кВА).

Регулятором «уставки мощности» выставляю уставку 7 (кВА). Во время настройки уставки по мощности на экране отображается текущая уставка, что очень удобно.

Как я уже говорил выше, уставки по времени не были обговорены в техническом условии. Поэтому я их выставил самостоятельно с помощью регуляторов на лицевой стороне реле. Выдержка времени на отключение составляет 60 (сек.), а повторное включение через 100 (сек.).

Идем дальше.

Если горит зеленый светодиод «нагрузка». Это означает, что выходной контакт 3-4 замкнулся.

Выходной контакт 3-4 необходимо подключать на катушку контактора. Я уже говорил в начале статьи, что частая ошибка электриков заключается в том, что этот выходной контакт 3-4 подключают напрямую в нагрузку. А этого делать недопустимо!!!

Кстати, контакт 3-4 рассчитан на максимальный ток коммутации до 8 (А).

Когда катушка контактора получает питание, то контактор подтягивается и включает силовую цепь.

Как подключить выходной контакт 3-4 на катушку контактора, думаю Вы разберетесь сами. Кто не разберется, в конце статьи будет выложена фотография схемы щита учета в сборе.

Если нагрузки в текущий период нет, то на экране реле ограничения мощности горит цифра «0″. Это значит, что потребление в данное время составляет 0 (кВА).

Далее с помощью автоматических выключателей (на стенде с помощью лабораторного автотрансформатора регулируем ток цепи) начинаем включать потребителей, тем самым увеличивая нагрузку. На экране ограничителя мощности будет показана текущая потребляемая мощность.

При достижении потребляемой мощности больше, чем 7 (кВА), загорается красный светодиод «перегрузка». Начинается обратный отсчет времени — 60 (сек.). Причем на экране поочередно высвечивается текущая потребляемая мощность и сколько секунд осталось до отключения.

Если за это время потребляемая мощность не уменьшилась, то произойдет размыкание контакта 3-4, который в свою очередь разрывает цепь питания катушки контактора. Контактор отпадывает, тем самым разрывая цепь силовой нагрузки. Зеленый светодиод «нагрузка» гаснет. А на экране начинается отсчет времени повторного включения реле, которое через 100 (сек.) замкнет контакт 3-4, тем самым включив силовую нагрузку.

Специально для Вас я снял небольшое видео по принципу работы реле ограничения мощности.

Пример

Я Вам показал как подключить ограничитель мощности ОМ-110 на испытательном стенде.

Как подключить ограничитель мощности ОМ-110 в щите учета электроэнергии я покажу Вам ниже.

Этот щит учета был собран лично мною. В него входит:

Заказчик очень торопил меня, поэтому собирал его дома на полу, так сказать в спартанских условиях. Цветовую маркировку проводов я старался соблюдать.

Что скрывается за защитной панелью — смотрите ниже.

Схему щита учета и ограничителя мощности я проверял нагрузкой в виде чайника.

По многочисленным просьбам выкладываю монтажную схему этого щита:

Если же у Вас трехфазная сеть, то Вам необходим трехфазный ограничитель мощности ОМ-310

А Вы знаете, что ограничитель мощности устанавливать не обязательно? Если нет, то переходите по указанной ссылке и читайте.
