Греющий кабель для водопровода внутри трубы, их виды и совету по выбору. Греющий кабель внутри трубы для водопровода

Греющий кабель для водопровода: виды, монтаж, схема подключения

Сделать водоснабжение частного дома или дачи постоянным и бесперебофным — задача не из легких. Самое трудное — обеспечить подачу воды зимой. Чтобы трубы не замерзали, их можно уложить ниже глубины промерзания, но все равно остаются слабые места. Первое — аномально холодные зимы, которые периодически брют все рекорды. Второе — места ввода в дом. Они все равно часто замерзают. Выход — установить греющий кабель для водопровода. В этом случае канализация желательна, но закапывать ее можно неглубоко. А на участки ввода в дом можно уложить нагреватель более мощный и получше утеплить.

Виды греющих кабелей для водопровода

Содержание статьи

Есть два вида нагревательных кабелей — резистивные и саморегулирующие. В резистивных использовано свойство металлов при прохождении электрического тока нагреваться. В обогревающих кабелях этого типа греется металлический проводник. Их характерная черта — они выделяют всегда одинаковое количество тепла. Неважно на улице +3°C или -20°C греться они будут одинаково — на всю мощность, следовательно, потреблять будут одинаковое количество электроэнергии. Чтобы уменьшить расходы в относительно теплое время, в системе ставят датчики температуры и терморегулятор (такие же, как используют для электрического теплого пола).

Строение резистивного кабеля

Резистивные обогревательные провода при укладке не должны пересекаться или располагаться один возле другого (вплотную). В таком случае они перегреваются и быстро выходят из строя. Внимательно следите за этим моментом в процессе монтажа.

Стоит еще сказать, что резистивный греющий кабель для водопровода (и не только) бывает одножильным и двухжильным. Чаще используются двухжильные, хоть они и дороже. Разница в подключении: у одножильных должны к электросети подключаться оба конца, что не всегда удобно. Двухжильные на одном конце имеют заглушку, на втором — закрепленный обычный электрический шнур с вилкой, который включается в сеть 220 В. Что еще надо знать? Резистивные проводники нельзя резать — работать не будут. Если купили бухту с более длинным чем надо отрезком — уложите его целиком.

Примерно в таком виде продают нагревательные кабели для водопровода

Саморегулирующиеся кабели — это металлополимерная матрица. В данной системе провода только проводят ток, а греется полимер, который находится между двух проводников. Этот полимер имеет интересное свойство — чем выше его температура, тем меньше тепла он выделяет, и наоборот, остывая, он начинает выделять больше тепла. Происходят эти изменения независимо от состояния соседних участков кабеля. Вот и получается, что он сам регулирует свою температуру, потому его так и назвали — саморегулирующийся.

Строение саморегулирующего кабеля

У саморегулирующихся (самогреющих) кабелей сплошные плюсы:

• они могут пересекаться и не перегорят;
• их можно резать (есть маркировка с линиями реза), но требуется затем сделать оконечную муфту.

Минус у них один — высокая цена, но срок службы (при соблюдении правил эксплуатации) порядка 10 лет. Так что траты эти разумны.

Используя греющий кабель для водопровода любого типа, трубопровод желательно утеплить. Иначе на обогрев потребуется слишком большая мощность, а значит, и большие расходы, да и не факт, что подогрев справится с особо сильными морозами.

Способы монтажа

Греющий кабель для водопровода укладывают снаружи или внутри трубы. Для каждого способа есть специальные виды проводов — некоторые только для наружного монтажа, другие — для внутреннего. Способ монтажа обязательно прописывается в технических характеристиках.

Внутри трубы

Для установки нагревательного элемента внутри водопроводной трубы, он должен отвечать нескольким требованиям:

• оболочка не должна выделять вредных веществ;
• степень электрической защиты должна быть не ниже IP68;
• герметичная оконечная муфта.

Чтобы была возможность заправить провод внутрь, на конце трубопровода ставят тройник, в один из отводов которого через сальник (идет в комплекте) заводится провод.

Пример установки греющего кабеля внутрь трубы через сальник

Обратите внимание, что соединительная муфта — место перехода между нагревательным кабелем и электрическим — должна находится за пределами трубы и сальника. Она для влажных сред не предназначена.

Тройник для монтажа обогревающего кабеля внутри трубы может иметь разные углы отвода — на 180°, 90°, 120°. При этом способе монтажа провод никак не фиксируется. Его просто заправляют внутрь.

Виды тройников для монтажа греющего кабеля внутри водопровода

Наружный монтаж

Закреплять греющий кабель для водопровода на наружной поверхности трубы надо так, чтобы он прилегал плотно, всей площадью. Перед установкой на металлические трубы, их очищают от пыли, грязи, ржавчины, следов сварки и т.п. На поверхности не должно остаться каких-либо элементов, которые могут повредить проводник. На чистый металл укладывается повод, фиксируется через каждые 30 см (чаще можно, реже — нет) при помощи металлизированной клейкой ленты или пластиковых хомутов.

Если тянется вдоль одна-две нитки, то монтируются они снизу — в самой холодной зоне, укладываются параллельно, на некотором расстоянии друг от друга. При укладке трех и более проводов, они располагаются так, чтобы их большая часть находилась снизу, но расстояние между греющими кабелями выдерживается (особенно важно это для резистивных модификаций).

Способы закрепления греющего кабеля на трубе

Есть второй способ монтажа — спиралью. Укладывать провод надо аккуратно — они не любят резких или многократных изгибов. Есть два способа. Первый — разматывать муфту постепенно наматывая освобождающийся кабель на трубу. Второй — закрепить его с провисаниями (нижняя картинка на фото), которые потом намотать и закрепить металлизированной липкой лентой.

Если обогревать будут водопроводную трубу из пластика, то под провод наклеивается сначала металлизированный скотч. Он улучшает теплопроводность, повышая эффективность нагрева. Еще один нюанс монтажа обогревающего кабеля на водопровод: тройники, вентили и другие подобные устройства требуют больше тепла. При укладке сделайте на каждом фитинге несколько петель. Только следите за минимальным радиусом изгиба.

Фитинги, краны необходимо прогревать лучше

Чем утеплять

Однозначно для утепления обогреваемого трубопровода нежелательно использовать минеральную вату любого происхождения. Она боится намокания — во влажном состоянии теряет свои теплоизоляционные свойства. Замерзнув в мокром виде, после повышения температуры, она просто рассыпается в труху. Отсутствие влаги вокруг трубопровода обеспечить очень сложно, так что этот утеплитель лучше не брать.

Не очень хороши утеплители, которые сжимаются под действием тяжести. Сжавшись, они тоже теряют теплоизоляционные свойства. Если трубопровод у вас проложен в специально построенной канализации, на него ничего давить не может, можете использовать и поролон. Но если трубу будете просто закапывать, вам нужна жесткая теплоизоляция. Есть еще вариант — поверх сминаемого утеплителя (например, вспененного полиэтилена с закрытыми ячейками) надеть жесткую трубу, к примеру — пластиковую канализационную.

Пример утепления водопроводной трубы с нагревательным кабелем

Еще один материал — пенополистирол, сформованный в виде фрагментов труб разного диаметра. Такой вид утеплителя часто называют скорлупой. Имеет он хорошие теплоизоляционные характеристики, не боится воды, выносит некоторые нагрузки (зависит от плотности).

Какой мощности требуется греющий кабель для водопровода

Требуемая мощность зависит от региона, в котором вы проживаете, от того, как проложен трубопровод, от диаметра труб, утеплен он или нет, да еще и от того, как именно вы прокладываете обогрев — внутри трубы или поверх нее. В принципе, у каждого производителя есть таблицы, по которым определяется расход кабеля на один метр трубы. Эти таблицы составляются для каждой мощности, так что выкладывать тут какую-то из них нет смысла.

По опыту, можно сказать, что при среднем утеплении трубопровода (пенополистирольная скорлупа толщиной 30 мм) в Средней полосе России на обогрев одного метра трубы изнутри достаточно мощности в 10 Вт/м, а снаружи надо брать не менее 17 Вт/м. Чем севернее вы живете, тем большая мощность (или толще стой утеплителя) вам требуется.

С терморегулятором или без?

Если хотите за обогрев водопровода платить мизер, лучше поставить терморегулятор. Даже если вы собрались монтировать саморегулирующийся нагревательный кабель. В основном, характеристики такие: включается в работу при +3°C, выключается при +13°C.

Если вода у вас подается из скважины, в ней она никогда не будет иметь температуру в +13°C. Получается, что обогрев будет работать все время, даже весной и летом. Летом, понятное дело, кабель можно выключить, а вот весной и осенью этого не сделаешь из-за возможности внезапного заморозка. С колодцами несколько проще, но ненамного — летом там вода может иметь температуру и чуть выше порога отключения. Но это — летом, и в самый жаркий период. И вообще, зачем вам греть, скажем воду, которая идет в сливной бачок? Да и ту, что идет на кухню или в душ вы все равно будете нагревать бойлерами или проточными водонагревателями.

В любом случае получается — терморегулятор нужен. На нем выставляете температуру отключения в районе +5°C. Затраты на подогрев трубопровода падают в разы. При этом значительно увеличивается срок службы греющих кабелей — они имеют определенный ресурс рабочих часов. Чем меньше они работают, тем дольше будут вам служить.

Греющий кабель для водопровода — схема подключения к терморегулятору

При установке системы обогрева водопровода с терморегулятором, надо будет установить и датчик температуры. Тут есть сложность. Его надо поставить на трубу так, так, чтобы на него не влияла температура от нагревателей. То есть, от трубы его теплоизолировать не надо, а от кабелей — надо.

Сам терморегулятор желательно установить в помещении. Его подключают к домовому электрощитку через защитный автомат и, желательно, УЗО. Потребляемая мощность у обогревательного кабеля небольшая, потому номинал автомата можно взять порядка 6А, номинал УЗО выбираете ближайший больший, а то утечки, желательно, 30 мА.

Подключают греющий кабель для водопровода к соответствующим разъемам на корпусе терморегулятора. Если веток несколько, их запаралеливают. На соседние контакты подключается датчик температуры. На каждом терморегуляторе есть маркировка, по которой понятно, что и куда надо подключать. Если маркировки нет — лучше купите другой: работоспособность данного экземпляра очень сомнительна.

stroychik.ru

виды и их устройство, как выбрать и монтаж

В некоторых ситуациях возникает необходимо произвести прокладку греющего кабеля для водопровода внутри трубы. В тех регионах, где в зимний период температура достигает очень низких отметок, люди оправданно задают вопрос: «На какой глубине следует прокладывать водопровод, ведь обычное утепление в холодных регионах не защищает его от замерзания».

Чтобы избежать этого, магистраль оснащают подогревом изнутри. Эти действия позволяют поддержать нужный температурный режим трубопровода при существенном снижении температуры.

В статье мы подробно рассмотрим, что из себя представляет кабель для обогрева водопроводной трубы, принцип его работы, характеристики, какие существуют виды, какой кабель выбрать в зависимости от ситуации и как осуществить монтаж внутри трубы или снаружи.

Что из себя представляет греющий кабель, принцип его работы

Подогрев наружных трубопроводов очень распространен во многих регионах России. Греющий кабель для водопровода, может устанавливаться как внутри трубы так и снаружи, и по своей сути является простым проводом. А благодаря наличию сопротивления, использована одна из возможностей проводника из металла – пропуская через себя электрический ток металл имеет способность нагреваться.

При увеличении или уменьшении силы тока, температура кабеля соответственно повышается или понижается. Таким образом, наличие данных физических свойств позволяет регулировать температурную норму.

Соответственно, чем выше уровень сопротивления, тем больше нагреется устройство. Понятно, что саморегулирующийся электропровод должен защищаться хорошей гидроизоляцией, ведь он находиться в воде.

Включают греющий провод при температуре + 5 градусов внутри водопровода. При снижении температуры окружающей среды, сопротивление на проводе повышается, таким образом, в водопроводе поддерживается нужная температура воды.

Купить данный провод можно различной протяженности. Это могут быть виды от двух до двадцати метров. Они позволяют прогревать проводом часть водопровода, или всю систему, если она расположена в зоне промерзания.

Смотреть видео

С первого взгляда такой провод кажется очень простым приспособлением, который можно установить своими руками, и осуществить эффективное прогревание водопровода. Но, для того, чтобы правильно выбрать и смонтировать греющий кабель внутри трубы, необходимо внимательно изучить всю информацию, которая будет изложена ниже.

Рассмотрим устройство подогревающих электропроводов

Подогревающий кабель для протяжки внутри сети, производят в форме ленточного электро нагревателя. В разрезе подогревающего устройства имеет следующие составные компоненты:

1. Проводник из металла для подогрева.
2. Жилы подогревающего электрокабеля, покрытые теплостойкой ПВХ (поливинилхлоридной) изоляцией.
3. Внутренний слой изоляции покрывает защита из фторопласта.
4. Все проводники заключены в экран в виде сетки из меди.
5. Последний внешний слой изоляции на подогревающем устройстве также выполнен из теплостойкого покрытия из ПВХ.

Внешний слой изоляции на подогревающем кабеле имеет следующие характеристики. Он устойчив не только к влиянию влаги и высокой температуры, абсолютно не боится воздействия агрессивной химической среды.

Так же кабель для протяжки внутри водопровода изготавливают из материалов, состав которых разрешен к использованию в пищевой промышленности. Следовательно, его можно устанавливать в водопроводную систему с питьевой водой.

Кроме этого, прогревочный кабель оснащают температурным регулятором, в результате чего он становиться саморегулирующий, и обретает способность самостоятельно задавать температурный режим. Это позволяет контролировать температуру внутри водопровода без участия человека. Если показатели температуры превышают заданные параметры, то систему отключает автомат. Эти особенности устройства позволяют предотвратить перегрев и экономно потреблять электроэнергию.

Обогревающий кабель для установки внутри трубы отличают следующие преимущества:

1. Надежная работа.
2. Высокая безопасность.
3. Возможность использования прогревочного провода как внутри внутри, так и на внешней части системы.
4. Простой монтаж и эксплуатация.
5. Возможность экономии электроэнергии посредством автоматики – саморегулирующая способность.

Пожалуй, единственным недостатком данных  прогревочных систем становится их зависимость от электричества. По этим причинам, на основных направлениях трубопровода рекомендуют установку дополнительных источников питания.

Виды нагревательных проводов – резистивный и саморегулирующий

Внутренний или внешний прогрев трубопровода зависит от способа выработки тепла и выполняется устройствами следующих видов.1. Резистивные – состоят из одной или нескольких металлических жил. Одножильные в следствии сложности монтажа используются намного реже. Сложность заключается в том, что требуется закольцовывать цепь в районе источника питания, а исполнить это не всегда представляется возможным.

Двухжильные – с одного конца подключаем к источнику питания, с другого для обеспечения замкнутость цепи устанавливаем контактную муфту.

Нагреваться может как одна жила (вторая только обеспечивает проводимость), так и две. В последнем случае мощность становиться намного выше.

2. Саморегулирующий – греющий кабель предназначенный для прокладки как внутри водопровода, так и снаружи. По принципу работы напоминает предыдущий вид устройств. Отличительной особенностью является способность при изменении температурной нормы самостоятельно регулировать уровень теплоподачи, в следствии чего происходит значительная экономия расхода электрической энергии.

По указанным причинам он отлично подходит для установки на небольших участках магистрали. Ставить термостат при этом не обязательно. Самогреющиеся системы кабельного типа, бывают не только с термостатом, но и различными элементами для установки и специальными сальниками – переходниками для протяжки внутри водопровода.

Саморегулирующийся греющий кабель получил более широкое распространение. К недостаткам можно отнести его высокую стоимость.

Выбор греющего кабеля по мощности и производителю

Внутренний кабель для подогрева водопровода по типу использования делят по показателям мощности.

Показатель мощности зависит от следующих параметров – от среднегодовой температуры региона, способа прокладки трубопровода (наружный, внутренний) и его утепления, как будет производиться обогрев – внутри трубы или снаружи. Так же важным фактором будет диаметр трубы.

В момент приобретения  греющего кабеля для водопровода, нужно потребовать у продавца предоставить информацию по расходу кабеля на 1 метр трубопровода (предоставляется производителем для каждой мощности).

Для использования в бытовой магистрали небольшой протяженности лучше ставить маломощный комплект для подогрева. К примеру, для загородного дома и коттеджа для подогрева используют мощность  5 до 25 Вт/м. Но опять же, тут все индивидуально.

Величина теплопотери зависит от объема трубы и качества теплоизоляционного слоя. Так, например металлическая труба на 50 мм изоляцией на 20 мм эффективно обогреется греющим устройством с мощностью на 20 Вт/м.

На важном магистральном направлении для подогрева ставят кабельную систему с высокой мощностью. Перед тем, как монтировать такую систему, следует знать, что мощность в проводе для подогрева подбирается в соответствии с диаметром и протяженности магистральной линии. Но, расход электроэнергии для подогрева в данном случае будет ощутимым.

Смотреть видео

Самой высокой популярностью у специалистов пользуются товары «Raychem» (Германия). Эта торговая линейка представлена разнообразными моделями, которые применяют не только на промышленных предприятиях, но и в бытовых трубопроводах.

Любой комплект кабеля, который предлагает данный производитель, отличается более высокой ценой, чем аналогичные варианты от других изготовителей. Но это полностью компенсируется качеством продукции.

Так же профессиональные мастера в линейку товаров высокого качества причисляют российскую компанию «Юлмарт», которая быстро завоевала популярность у потребителей.

Особого внимания заслуживает комплект для обогрева труб «Underlux» производства Германии. Этот комплект, который предназначенный для прокладки внутри сети, и чаще всего применяют в быту.

Данная система получила заключение экспертов о гигиенической безопасности, что является свидетельством того, что его разрешают ставить в сеть, подводящую питьевую воду. Температура нагревания комплекта «Underlux» по всей протяженности находится под постоянной системой самоконтроля.

Производить монтаж продукции «Underlux» не составляет труда. Это делают при помощи фитингов, изготовленных методом литья. Основное достоинство этого саморегулирующегося устройства заключается в возможности самостоятельно менять параметры работы, зависимо от окружающей температуры.

Это преимущество обеспечивает длительную и надежную работу. Комплекты, которые предоставляет данный производитель, отличаются высоким КПД работы и возможностью экономить электроэнергию. Их можно ставить в водопроводную и сливную систему, в системы водостока и т.п.

Обзор различных производителей можно продолжать еще долго. Главное, что нужно сделать при выборе, это внимательно изучить плюсы и минусы предлагаемых вариантов. Так же, к каждой модели прилагается инструкция от изготовителей. Ее тоже необходимо внимательно изучить перед работой.

Смотреть видео – утепление водоснабжения от траншеи до дома

Купить хороший и качественный продукт можно у многих производителей, но при этом лучше обращаться в проверенную компанию. Если возникают трудности с определением количества приобретаемого провода, то сделать такой расчет помогут консультанты.

Они, кроме этого, помогут выбрать подходящий товар по сходной цене. К слову, необходимо добавить, что лучшим местом для покупки греющего электропровода для труб считается строительный гипермаркет «Леруа Мерлен». Здесь всегда есть большой выбор товаров, отличающихся высоким качеством и приемлемой стоимостью.

Монтажные работы

Установка греющего провода в трубу должна выполняться специалистами. Они не только точно определят, сколько метров нужно купить, но и выполнят установку греющего устройства с соблюдением всех правил безопасности.

Нельзя забывать, что греющий кабель для пластиковых трубопроводов, а также для магистралей из других материалов, постоянно функционирует в воде и может стать источником опасности для здоровья.

Поэтому, если теплый водопровод создает профессиональный мастер, то он учитывает все тонкости установки. А на небольших участках водопровода эта установка может быть выполнена самостоятельно.

Правила, которые необходимо соблюдать при установке греющего электропровода.

• Выполняя монтаж, необходимо поставить тройник. При этом следует соблюсти все нормы герметизации.
• В переходное приспособление нужно прикрутить специальную врезку.
• Во врезку при монтаже заводят нагревательный электропровод нужной протяженности.
• Выполняя монтаж, необходимо точно замерять протяженность трубы, подготовленной под обогрев.
• Нельзя выполнять монтаж кабеля через запорный вентиль на трубе.
• Место ввода кабельного комплекта в трубу помечают предупреждающей табличкой.
• Монтаж следует выполнять очень аккуратно, чтобы не повредить электропровод. Если во время работы провод повредился, то его сразу придется менять.
• Острые края системы и резьбу на некоторых деталях во время монтажа нужно заклеить лентой. Это предотвратит повреждение греющего провода.

Смонтированный правильно греющий кабель для водопровода внутри трубы на длительное время создаст незамерзающий источник воды, который будет функционировать бесперебойно в холодные зимние дни.

Смотреть видео

Записи по теме:Опубликовано: Апрель 9, 2017 Загрузка...

trubanet.ru

как сделать монтаж внутреннего нагревательного элемента для обогрева греющий кабель внутри трубы

В данной статье будет рассмотрен греющий кабель внутри трубы, а также общая информация о греющих кабелях, их разновидностях и особенностях их выбора

Замерзание водопроводных труб может повлечь за собой неприятные последствия, поскольку в трубах могут образоваться сосульки, длина которых достигает нескольких метров и устранение подобных пробок требует приложения достаточно серьезных усилий. Поэтому данную проблему следует решать заранее. В условиях холодных зим обычная теплоизоляция оказывается недостаточно эффективной, поэтому следует воспользоваться дополнительным вариантом, который является кабель нагревательный внутри трубы, поддерживающий требуемую температуру и позволяющий хорошо обогревать трубы, защищая их также от конденсата.

Кабель для обогрева внутри труб

О греющих кабелях

Кабель для обогрева трубы внутри с муфтой

Кабель для обогрева труб внутри применяется уже на протяжении достаточного длительного времени.

Он представляет собой обычный кабель, электрическое сопротивление которого может регулироваться, регулируя и непосредственно нагревание кабеля.

Рекомендуется использовать кабель внутри трубы для обогрева, не допуская замерзания воды на проходящих снаружи дома участках при минусовых температурах. Кабель включают при температуре 5°, чтобы система осуществляла защиту от замерзания при дальнейшем похолодании.

Важно: включение системы обогрева при отрицательной температуре не рекомендуется, поскольку при этом потребуется время на оттаивание замерзшей жидкости.

В течение этого времени напор в водопроводе будет существенно снижен.

Устройство греющих кабелей

Греющий кабель для водопровода — устройство

Кабель греющий внутри трубы включает в себя несколько соединенных в одну систему элементов:

• Вилка штепсельная;
• Электрический холодный проводник;
• Нагревательный горячий проводник;
• Термоограничитель.

Полезно: проводники соединяют между собой при помощи лазерной спайки.

Внешняя изоляция нагревательного кабеля является бесшовной, что позволяет идеально защитить его от проникновения влаги, а также химических и высокотемпературных воздействий.

Термоограничитель выполняет две функции:

1. Контролирует температуру трубы;
2. Отключает питание в случае превышения 15° и включает питание при охлаждении до 5°, что позволяет избежать перегрева поверхности водопровода и максимально экономить электроэнергию.

Важно: раньше внутренний обогрев труб применялся чаще всего при обогреве промышленных трубопроводов, а в домашнем хозяйстве такие системы обогрева начали использоваться сравнительно недавно.

Кабельная система обогрева труб имеет следующие преимущества:

• Надежность – правильный расчет и монтаж обогревательной системы позволяют предотвратить замерзание труб в течение всего периода эксплуатации;
• Безопасность, поскольку такой провод может использоваться при перегреве трубопроводов с питьевой водой;

Важно: нагревательный кабель внутри трубы использовать в трубах с питьевой водой не рекомендуется.

• Универсальность, позволяющая применять греющие кабели как для труб внутри здания, так и для расположенных под землей или на открытом воздухе труб, прокладывая их по поверхности или внутри труб;
• Простота эксплуатации, поскольку данный кабель очень легко подключается путем закрепления на трубе и включения вилки в розетку;
• Экономичность за счет самостоятельного регулирования мощности в зависимости от температуры.

Виды греющего кабеля

В зависимости от схемы тепловыделения различают резистивные и саморегулирующиеся нагревательные кабели:

1. Резистивные кабели для обогрева труб подразделяются на:

• Линейные
• Зональные.

Линейные модели отличаются выделением тепла при прохождении тока по нагревательным жилам. Такие кабели могут быть одно- и двужильными, а также могут включать в себя несколько жил линейной или спиральной формы.

Важно: резать резистивные нагревательные кабеля для получения требуемой длины запрещено.

Принцип действия саморегулируемого греющего кабеля

2. Конструкция саморегулирующихся греющих кабелей схожа с резистивными и отличается отсутствием изолирующего покрытия.На различных участках таких нагревательных кабелей для труб тепловыделение может изменяться, поскольку сопротивление полимера возрастает при повышении температуры, снижая тепловыделение.В этом и состоит эффект саморегулирования, исключающий перегорание или перегрев кабеля.

Важно: саморегулирующиеся греющие кабеля можно нарезать на секции длиной от 20 см до нескольких метров.

Выбор греющего кабеля

Кабель для обогрева внутри трубы

Конкретный греющий кабель выбирают в зависимости от задач, которые должна планируемая система обогрева труб.

Например, в бытовых целях – в частных домах, коттеджах и на загородных участках, а также в канализационных системах, водопроводах и водостоках – для защиты от замерзания можно использовать греющие системы небольших размеров.

Мощность такого кабеля обычно составляет 50-60 Вт/м, превышение данного значения означает в прямом смысле выбрасывания денег на ветер, поскольку указанная мощность является достаточной для растапливания льда и снега, обеспечив достаточную экономию.

Более мощные кабели потребуют и больших затрат электричества, что приведет к увеличению расходов по эксплуатации кабеля.

Важно: наиболее распространенные сегодня саморегулирующиеся кабели имеют два основных параметра: мощность рабочая и мощность кабеля в состоянии покоя. Значения обоих показателей маркируются на поверхности кабелей.

Монтаж греющего кабеля внутрь трубы

Монтируем греющий кабель в трубу

Рассмотрим основные нюансы монтажа греющего кабеля в трубе:

1. Монтаж осуществляется следующим образом:

• Вточке ввода в трубу нагревательного кабеля устанавливается тройник или седелка;
• В седелку вкручивают трубную врезку;
• Во врезку заводят нагревательный кабель.

Важно: обогрев труб изнутри возможен только для труб, диаметр которых составляет не менее 20 мм.

2. Важно как можно более точно замерить длину участка трубы, который планируется обогревать и выбрать кабель, длина которого равна длине данного участка.
3. Нельзя прокладывать кабель греющий в трубу через запорные вентили.
4. В месте установки кабеля необходимо разместить предупреждающую надпись.
5. При вводе кабеля в трубу запрещается выполнять фиксацию питающего кабеля и соединительной муфты при помощи сальника и проходки из комплекта.
6. Работы следует выполнять внимательно и аккуратно, не допуская повреждения оболочки греющего кабеля. Острые грани, такие как резьба фитингов, на время монтажа закрывают при помощи, например, заводской ленты.

На этом все, что хотелось рассказать об использовании греющего кабеля внутри трубы. Все преимущества такого способа очевидны, главное – правильно подобрать провод и грамотно его смонтировать, после чего можно будет навсегда забыть о замерзаниях водопровода и снижении напора в зимний период.

o-trubah.ru

монтаж греющего кабеля для водопровода в трубу с водой

В России и других странах северных широт трубы водопроводов не всегда удается установить на глубине, где грунт не промерзает в холодное время года. Утеплительные материалы под землей и на поверхности при сильных морозах часто недостаточно удерживают тепло внутри труб систем водоснабжения. Прокладка греющего кабеля на отдельных участках позволяет поддерживать плюсовую температуру воды. Это устройство исключает образование в системе ледяных пробок при низких температурах окружающей среды.

Общий вид греющего саморегулирующегося кабеля для водопровода

Принцип работы

В основе принципа работы греющего кабеля лежит преобразование электрической энергии в тепло. При прохождении электрического тока по кабелю, и за счет сопротивления проводников кабель нагревается. Так как кабель эксплуатируется в воде, его оболочка имеет надежную герметизацию, предохраняя цепь от короткого замыкания.

Не рекомендуют включать обогрев при температурах ниже нуля. Для того чтобы растопить уже образовавшиеся ледяные пробки внутри системы, потребуется много времени и лишние затраты электроэнергии. Желательно запустить устройство обогрева при температуре окружающей среды +5°С, при снижении температуры автоматика будет увеличивать сопротивление, увеличивая нагрев кабеля. Таким образом, питьевая или техническая вода в трубах будет поддерживаться на уровне нужной температуры.

Своевременное подключение устранит вероятность разрыва труб от промерзания и сэкономит расходы на электроэнергию.

Конструкция кабеля

Основные элементы:

• внешний слой изоляции из термостойкого полихлорвинила;
• экранирующая сетка из медной проволоки или пластина из фольги способствует равномерному распределению тепла и является заземляющим проводником;
• фторопластовая оболочка надежно защищает провода от проникновения влаги;
• каждый провод изолирован слоем термостойкого поливинилхлорида;
• дренажный провод предназначен для более удобной протяжки кабеля через трубы;
• металлические нагревающие жилы.

Внешняя оболочка не только устойчива к высоким температурам и влаге, но и не вступает в химические реакции с кислотными составляющими жидкости.

Как правило, в комплекте поставляются приборы автоматической или ручной регулировки температуры. Эти приборы поддерживают температуру жидкости в трубах на установленном уровне и выключают схему от источника питания при превышении температуры заданного порога.

Это обеспечивает экономичный режим расхода электроэнергии и предохраняет провод от перегрева. Для размещения кабеля внутри труб, в комплекте или в отдельной продаже, имеются переходные герметичные сальники.

Виды греющих кабелей

• Резистивный кабель, его разогрев происходит постоянно с одинаковой температурой по всей длине кабеля. Резистивные варианты могут иметь несколько жил проводников или одну, прямой или спиральной формы. В этом виде постоянное сопротивление, нагрев не регулируется, что невыгодно с точки зрения экономичного расхода электроэнергии. Допускается подключение через дополнительные электронные приборы для управления величиной нагрева в автоматическом режиме. Системы с резистивным кабелем недорогие, но требуют постоянного контроля за температурой.

Элементы резистивного кабеля

Элементы одножильного и двухжильного резистивного кабеля:

• 1 – токопроводящие жилы;
• 2 – диэлектрический слой между токопроводящей жилой и экраном;
• 3 – внешняя защитная оболочка;
• 4 – медная экранирующая сетка.

Как видно из рисунка, в большинстве случаев структура элементов резистивных кабелей и последовательность их расположения похожи. Отличия могут быть по толщине и материалу токопроводящей жилы, различны диаметры кабелей, бывают кабели без экранирующей сетки, с одной или двумя токопроводящими жилами.

• Зональный нагревающий кабель – это одна из разновидностей резистивных вариантов, который содержит два изолированных проводника. Вокруг изолированных жил накручивается обогревательная спираль с большим сопротивлением. Через равные промежутки спираль поочередно замыкается на разные провода, так формируются греющие зоны.

Электрическая схема подключения элементов зонального кабеля

На электрической схеме подключения основных элементов зонального кабеля желтым цветом показаны токопроводящие жилы. Красной зигзагообразной линией обозначена нагревающая спираль, серыми точками указаны места подключения спирали к токоведущим проводам. Участки спирали, подключенные между противоположными проводящими жилами, являются отдельными нагревательными зонами.

Преимущество конструкции этого кабеля в том, что при перегорании спирали в одной зоне остальная часть кабеля будет функционировать.

• Саморегулирующийся греющий кабель не требует монтажа термостата, он самостоятельно регулирует мощность выделяемой тепловой энергии, в зависимости от окружающей температуры. Его можно установить внутри и снаружи трубопровода на отдельных участках. Он содержит две токопроводящие жилы, между которыми полупроводниковая матрица изменяет сопротивление, соответственно и величину проходящего тока в зависимости от окружающей температуры. Так происходит регулировка количества выделяемого тепла.

Стоит отметить, что мощность понижается только на участках перегрева.

Греющий саморегулирующийся кабель для трубопровода

Принцип действия саморегулирующегося кабеля

Представленная выше диаграмма показывает принцип действия саморегулирующегося кабеля. На вертикальной оси обозначена мощность, выделяемая кабелем, горизонтальная ось графика показывает температуру окружающей среды. Этот график отображает зависимость выделяемой тепловой мощности кабеля от окружающей температуры. Из него видно, чем выше температура воды в трубе, тем меньше тепла выделяет кабель, и наоборот, при низкой температуре воды, кабель нагревается больше. На рисунке кабеля, расположенного над диаграммой красным цветом обозначен участок с низкой температурой воды и максимальным выделением тепла. Желтым цветом показан участок с минимальным выделением тепловой мощности при высокой температуре жидкости в трубе.

Распределение мощности нагрева на участках саморегулирующегося кабеля

• А – низкая температура окружающей среды – максимальная выделяемая тепловая мощность;
• В – умеренная температура воды – средняя мощность нагрева кабеля;
• С – при плюсовой температуре жидкости близкой к +5°С потребляемая мощность кабелем будет близка к нулю.

Саморегулирующаяся модель обогрева пользуется наибольшим спросом у потребителей. Это вызвано его свойствами:

• простота в эксплуатации и монтаже;
• управление осуществляется внешней температурой;
• его можно разрезать и использовать на отдельных участках;
• каждая отрезанная часть регулируется автономно, мощность выделяемого тепла составляет 100 Вт/м;
• работа осуществляется в наиболее экономичном и безопасном режиме.

Прежде чем приступить к монтажу обогревающей системы, надо грамотно рассчитать, что потребуется для установки, учитывая многие факторы:

• зависимость толщины теплоизоляции и диаметра трубы – чем больше диаметр, тем тоньше теплоизоляция. Для обогрева труб большего диаметра понадобится больше тепла;
• материал, из которого сделаны трубы и теплоизоляция;
• теплопотери и условия эксплуатации трубопровода.

Для монтажа обогревательного элемента внутри трубы потребуется тройник (переходник), соответствующие уплотнительные герметичные сальники, через которые проходит кабель.

Нагревающий шнур в трубе протягивается по участкам стальной проволокой или тросиком. Острые участки труб и резьбовые соединения желательно избегать или временно их заклеить скотчем, изолентой, после протяжки снять.

Запрещается прокладывать кабель через запорные устройства и вентильные задвижки.

Монтаж кабеля в трубу: основные элементы и последовательность их соединения

Установка. Видео

Про монтаж греющего кабеля внутрь трубы рассказывает видео ниже.

Данная технология обогрева обеспечит безаварийную эксплуатацию систем водопровода в зимний период, избавит от дорогостоящего ремонта. Затраты на срочный ремонт систем водоснабжения в зимнее время несравнимо больше, чем установка и эксплуатация элементов обогрева. Стоит обратить внимание на существенный недостаток методики такого обогрева – при пропадании электроэнергии на длительное время, трубы могут быть заморожены. Для того чтобы исключить этот вариант, рекомендуется использовать автономные источники питания.

Оцените статью:

elquanta.ru

Греющий кабель для водопровода: выбираем обогрев труб

Если еще буквально несколько лет назад система защиты трубопроводов от замерзания использовалась исключительно в промышленных масштабах, то в наше время она актуальна и в быту. Такие системы обеспечивают нормальное функционирование трубопровода даже при очень низких температурах воздуха.

Подобные системы порой предотвращают аварийные ситуации, связанные с замерзанием трубопровода, что может быть причиной его разрушения. Для того, чтобы защитить трубопровод от замерзания, применяют греющий кабель.

В греющий кабель для водопровода входит: электрический и нагревательный проводники термоограничителя и штепсельной вилки. Эти проводники соединены лазерной спайкой. Кабель полностью неподвластен влиянию влажной среды, поскольку прочно защищен бесшовной внешней изоляцией.

Температуру в трубе контролирует термоограничитель. Если она поднимается до 15 градусов, он автоматически выключает питание. Если температура опускается до 5 градусов питание в кабеле восстанавливается.

Виды греющего кабеля для трубопровода:

— резистивный— саморегулирующийся

Резистивный кабель — это достаточно несложная конструкция. У него невысокая стоимость, но при этом — большой объем потребляемой электроэнергии при сравнительно небольшой области использования (например, теплые полы или трубы d= до 4 см).

Греющий кабель для водопровода

У резистивного провода постоянная величина сопротивления. Он отдает тепло в рабочем состоянии в определенном диапазоне температур от 5 до 13 градусов. Это обеспечивает постоянный подогрев воды зимой.

Данный тип кабеля включает в себя:

— одну или две нагревательные жилы— слоя изоляции— экран-сетку— защитную оболочку

Резистивным называют провод, состоящий из одной или нескольких нагревающих жил, которые заключены в специальные оболочки с экраном. Это законченные изделия — участки различной длины и мощности.

Одножильные провода подсоединяют к электросети двумя концами, т.к. при монтаже к одной точке нужно подвести оба конца провода. Двухжильные провода подключаются одним концом.

Основным минусом резистивных проводов является постоянная работа на полной мощности и невозможность резки их на части.

Саморегулирующийся греющий кабель работает на сложном сопротивлении. Сопротивление такого вида кабеля меняется в зависимости от температуры воды. При увеличении сопротивления происходит снижение тепловыделения, а при уменьшении сопротивления — выделение тепла увеличивается.

Саморегулирующийся греющий провод включает в себя две параллельные жилы, впрессованные в матрицу, изготовленную из полимера. Сопротивление этого провода меняется в зависимости изменения температуры воздуха.

Установка провода или кабеля такого типа осуществляется проще, потому что его можно нарезать на части нужной нам длины. Саморегулирующийся греющий кабель для труб является незаменимым при сложной конфигурации трубопровода. Это исключит возможность перегрева, в результате перепадов температур на разных участков водопровода.

Плюсы от применения саморегулирующегося провода

Большая область применения такого провода: трубы разного диаметра, а также — емкостей, водостоков и т.д. Главное его отличие — это возможность реагировать на температуру воды в трубопроводе без каких-либо дополнительных электронных датчиков.

Саморегулирующийся провод отличается от резистивного и внешне, и по набору составных частей:

— две токоотводящих жилы из меди, встроенные в матрицу из полимера, на основе углерода— полупроводящая матрица— несколько слоев термопластической изоляции— оплетка из медной сетки— наружная защитная оболочка

Греющий кабель внутри и снаружи трубы

Достоинства саморегулирующегося провода:

— возможность нарезки— удобство монтажа— длительный период использования

Как правильно выполнить установку греющего кабеля для водопровода

Помимо того, что кабель может монтироваться во внутрь трубопровода, его можно установить и по верх трубы, обмотав ее им снаружи. Главная задача — подобрать его так, чтобы потери тепла в сети были больше количества тепла, выделяемого системой.

Существуют два основных способа монтажа греющего провода

1. Наружная прокладка — самое распространенное использования наружного монтажа. Этот метод может быть применен только в том случае, если трубопровод хорошо утеплен и гидроизолирован, особенно тот участок, который находится на поверхности земли. Этот вид установки можно выполнить своими руками, поскольку он несложный.

2. Внутренняя прокладка греющего провода.

Этот способ хорошо используется для канализационных систем, в некоторых случаях и для систем отопления. Но для водопровода с питьевой водой его использовать не следует.

Самым удобным такой способ монтажа оказывается при прокладке в уже установленных трубопроводах, с ограниченным к нему доступом. При заведении провода в трубы не повредите изоляцию об выступающие элементы деталей. Ввод провода происходит через муфту, которая устанавливается на систему.

При монтаже проводов для обогрева труб самым главным условием является хорошая изоляция провода, это может быть алюминиевая фольга или скотч-фольга.

Монтаж греющего кабеля

Основные способы крепления провода к трубе

1. Вытягивание провода по длине в линию и приклеивание его липкой лентой.

2. Подвешивание провода нужной длины по трубе в виде петель.

В данном случае провод прихватывается к трубе при помощи кусочков скотча, далее наматывается петлями на трубу и приклеивается скотчем по всей длине.

3. Наматывание кабеля на трубу по спирали и приклеивание липкой лентой.

Как правильно подобрать греющий кабель для труб

В нашем суровом климате одной только теплоизоляцией водопроводных и канализационных труб не обойтись. Выбор обогревающего кабеля производится исходя из того, какие перед ним будут поставлены задачи.

Для частных домов, коттеджей, канализационных труб, водопроводов обычно применяют обогреватели небольшого размера. Достаточно кабеля мощностью не более 50-56 Вт/м. Такой мощности должно хватить, чтобы подача воды происходила беспрепятственно.

Кабели большей мощности требуют и больших затрат электроэнергии, т.е. приведут к повышению расходов на их эксплуатацию. Как правило, на поверхности изделия указывается рабочая мощность греющего кабеля и мощность в состоянии покоя. Смотрим видео.

Читайте также:

teplomex.ru

Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями. Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

• диаметр используемой водопроводной трубы;
• материал, из которого изготовлена труба;
• толщина слоя теплоизоляции;
• примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

1. Мощность.
2. Наличие или отсутствие термостата.
3. Номинальное напряжение.
4. Длина самонагревающегося кабеля для водопровода в бухте.
5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем. Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

trubamaster.ru

Греющий кабель для водопровода: преимущества, недостатки

Наступление зимы всегда происходит неожиданно и застаёт врасплох коммунальные службы и владельцев частных домов. Предусмотреть, предугадать, какие сюрпризы в этом году готовит погода невозможно. На территории нашей страны много климатических зон и во всех зимой происходят природные катаклизмы. Обледенения, снежные заносы, ледяные дожди и другие прелести сурового времени года нужно стоически переносить в теплом, уютном помещении, где есть электричество, еда, вода. Подготовить необходимые условия для успешной зимовки поможет греющий кабель, который поможет при благоустройстве водопровода на внутренней и внешней территории дома, коммуникаций.

Откуда может прийти беда

Сильные морозы грозят оставить неподготовленных хозяев без воды, потому что трубопроводы, несущие в дома жизненно необходимую жидкость, имеют в конструкции участки подверженные обморожению.

Знаете ли вы, что при соприкосновении с холодным воздухом низкой температуры труба промерзает, вода замораживается и образуется ледяная пробка в трубопроводе, блокирующая свободное прохождение жидкости. Если не предпринимать мер по размораживанию проблемного участка трубопровода, ледяная пробка способна заморозить всю воду и привести к выходу из строя труб вне зависимости от их материала.

Деформация, нарушение герметичности, потеря эластичности резинотехническими изделиями трубопровода – это далеко не весь перечень возможных поломок. Но главная неприятность состоит в том, что воду придётся добывать из сторонних источников. Известна старинная истина, гласящая – много не наносишься.Поэтому постоянная нехватка воды в доме гарантирована при обморожении трубопровода.

Знайте, что холодное подполье в доме способствует промерзанию водопровода.

Хозяева часто даже не подозревают, что в подвале гуляет ветер. Вследствие нарушения теплообмена из-за износа или выхода из строя элементов вентиляции, холодные массы вытесняют тепло в подвальном помещении. Как результат – стремление температурных показателей к внешней температуре. Все элементы, водопровода находящиеся в таком подвальном помещении при отсутствии утепления, гарантированно подвергнутся заморозке при наступлении холодов. Хозяевам строения придётся приложить массу усилий для размораживания системы, что отнимет время, силы и приведёт к материальным затратам. Степень сложности и материальных вложений определяется в зависимости от уровня обледенения водопровода.

Правильная подготовка к зиме

Рекомендуется подготовить систему водоснабжения дома к наступлению холодов заблаговременно. Выбрать подходящую защиту от замерзания водопровода исходя из существующих материалов, периодичности пользования водой, целесообразности.

Следует знать, что если дом не используется в зимний период, то необходимо слить воду из систем.

Для этого трубопроводы должны быть оснащены сливными кранами, в зависимости от сложности конструкции в схемах предусматриваются насосы для выкачивания воды. Если строение используется круглогодично, то необходимо предусмотреть зимний вариант эксплуатации систем снабжения жилья водой. Существует ряд методов утепления водопроводов:

1. Прокладка труб на глубине ниже промерзания грунта. Для каждой местности она индивидуальна, но, как правило, приходится углубляться не менее чем на 2 метра. Однако в любом случае вся система не может пролегать на заданной глубине. Участки, находящиеся на переходе от внешнего к внутреннему водоснабжению дома наиболее подвержены промерзанию;
2. С помощью специальных материалов – минеральная вата, стекловата, пенополиуретан, теплоизоляционные базальтовые скорлупы, пенопластовые кожух-скорлупы, вспененный полиэтилен. Они обладают низкой теплопроводностью, долговечностью, высокой прочностью, устойчивостью к химическому и биологическому воздействию окружающей среды, относительно удобным монтажом и невысокой стоимостью, влагоотталкивающими свойствами и действуют на принципе термоса. Тёплый воздух, находящийся между трубой и внешним слоем материалом, защищает систему от промерзания;
3. Теплоизоляция труб с помощью греющего кабеля для водопровода. Подходит для металлического и пластикового трубопровода. Саморегулирующаяся система способна учитывать температурные показатели на отдельных участках трубы для равномерного распределения тепла.

Перечислены основные способы утепления, оптимальные по цене и качеству, зарекомендовавшие себя с положительной стороны и дающие хороший результат. Подготовив водопровод вовремя к зиме, хозяин оградится от постоянной головной боли, связанной с плохим функционированием водопровода. Лучше последовать старинному русскому правилу и «подготовить сани к зиме летом».

Преимущества и недостатки

На сегодняшний день популярностью среди населения пользуется греющий кабель благодаря своей универсальности, простоте, надёжности и доступности.

Систему обогрева следует подключать при снижении температуры до 5°С, потому что при включении провода в работу при минусовых температурах системе потребуется определённое время для прогрева.Его действие основывается на физическом законе – ток выделяет теплоту при прохождении по проводнику, величина которой зависит от сопротивления.

Получается, что чем ниже температура, тем выше сопротивление и увеличивается количество тепла. Так действует принцип саморегулирования, осуществляемый на кабеле путём покрытия его специальными слоями, способствующими регулировке сопротивления при прохождении тока. Данная система раньше была в ограниченном доступе из-за своей высокой стоимости, но с ростом технического прогресса себестоимость продукции постепенно снижалась и приблизилась к доступной для массового использования.

Современная система состоит из нескольких изделий объединённых в одно целое:

1. Двух проводников (холодного и горячего), соединённых лазерной сваркой. Они обеспечивают саморегуляцию тепла;
2. штепсельная вилка;
3. Внешняя бесшовная изоляция, исключающая проникновение в кабель влаги и надёжно защищающая внутренние элементы от внешних раздражителей;
4. Терморегулятор, предотвращающий перегрев системы путём отключения электричества при достижении температурных показателей 15 °С, и включающий обогрев водопровода при 5 градусах. Таким образом, обеспечиваются оптимальные показатели экономичности по затратам электроэнергии.

В зависимости от конструкции греющий кабель для водопровода классифицируют по типам:

1. Резистивные кабели действуют по принципу электрического нагревателя. Самые дешёвые и простые изделия состоят из одной надёжно изолированной нагревательной жилы. Требует подключения с двух концов. Существует двухжильная конструкция, в которой дополнительно к нагревательной добавлена изолированная токопроводящая жила. Такой кабель подключается к источнику питания с одного конца. Достоинством резистивных изделий является их долговечность, срок службы достигает 20 лет и стоимость. Недостатком считается цельность конструкции, предусматривающая определённый типоразмер – отрезать или добавить необходимый кусок не получится, и перегрев при ошибках в монтаже, приводящий к выходу и строя всей системы. При замене требуется полностью менять кабель;
2. Саморегулируемый греющий кабель состоит из двух токопроводящих неизолированных жил. Выделение тепла происходит на основе полимерной матрицы, что гарантирует регуляцию температуры в зависимости от внешних показателей, меняя мощность нагрева только на требуемых участках. Основной недостаток данной системы – это стоимость в сравнении с резисторным кабелем. Преимущества — система надёжно защищена от перегрева и перегорания жил, при необходимости добавляется или отрезается требуемый кусок провода.

Правильный выбор и монтаж гарантирует круглогодичное водоснабжение

Подбирается кабель по характеристикам исходя из требования – потери тепла трубопровода должны быть соизмеримы с мощностью кабеля.

Для системы водоснабжения частного дома подойдёт кабель с показателями 50–60 Вт/м, обеспечивающий нормальное функционирование с оптимальными энергетическими затратами.Монтируется греющий кабель для водопровода снаружи или внутри трубы:

1. Наружное обустройства считается наиболее простым. Особенно такой вариант подходит при утеплении труб, находящихся в эксплуатации длительное время. Укладываются провода в несколько параллельных рядов или по спирали. Крепёж производят металлической сеткой или липкой лентой. Чтобы повысить эффективность, и снизить энергозатраты рекомендуется дополнительно оборудовать систему теплоизоляцией с помощью алюминиевой фольги. Методика монтажа в каждом конкретном случае разная и зависит от конструкции водопровода и используемого материала, поэтому для получения наилучшей эффективности доверяйте установку системы специалистам;

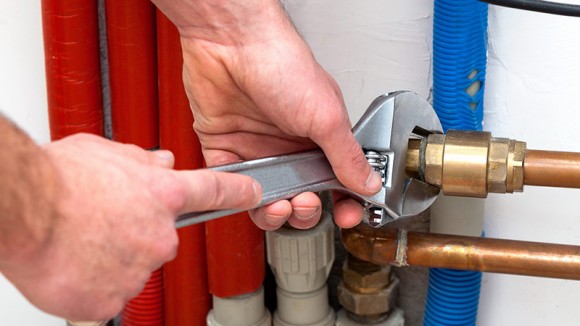

2. Монтаж провода внутри трубы считается самым надёжным и долговечным методом утепления водопровода. Такой метод идеален для резистивных кабелей и установки новой системы водоснабжения. Для выполнения работ по прокладке кабеля внутри водопровода потребуются специальные тройники, муфты и специальный инструмент для прессовки.

Качество и эффективность применения современных технологий в быту зависит от целесообразности и правильности использования.

Важно перед началом установки и эксплуатации следует тщательно ознакомиться с руководством по эксплуатации устройства, изучить его характеристики и внимательно прочитать предупреждения.



couo.ru

---

•
  Дроссель что это
•
  Нарисовать схему онлайн сети
•
  Как подсоединить стиралку
•
  Заземление его назначение и устройство
•
  Увлажнители воздуха какой выбрать отзывы цена
•
  Подсветка в нише для штор
•
  Регулируемый дроссель
•
  Степень освещенности помещения
•
  Эконом лампочки
•
  Прожекторы для улицы
•
  Электросушилка для овощей и фруктов какую лучше выбрать цена и фото
